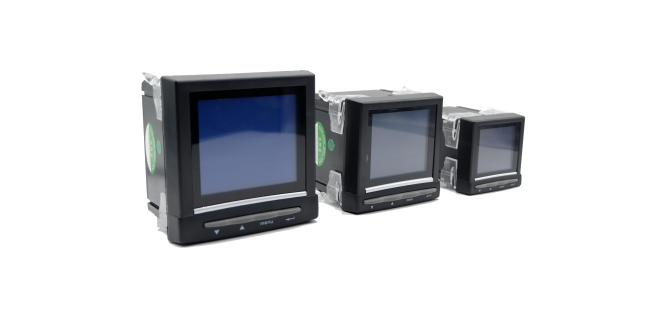

一、产品特点
全电量测量（三相U、I、P、Q；Hz、Kwyh、Kvar、cosф、四象限电能、协波分析等）RS485通讯、2路脉冲输出、两路开关量输出；LCD显示。
二、功能模块
一、通讯
1：物理层
RS485通讯接口，异步半双工模式；
通讯速度1200~2400bps可设置，出厂默认为9600 bps;
字节传送格式：1位起始位，8位数据位，1位校验位，1位停止位(N81 E81081)可选；
2：通讯协议MODBUS-RTU
MODBUS协议在一根通讯线采用主从应答方式的通讯连接方式.主机的信号寻址到一台唯一地址的从机，从机发出的应答信号以相反的方向传输给主机，即：在一根单独的通讯线，信号沿着相反的两个方向传输所有的通讯数据流(半双工的工作模式).
MODBUS协议只允许在主机(PC,PLC等)和终端设备之间通讯，而不允许独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号.
二、电能计量与电能脉冲输出
1：PD系列液晶多功能电力仪表可提供双向有功，双向无功电能计量，2路电能脉冲输出功能和RS485的数字接口来完成电能数据的显示和远传.仪表实现有功电能，无功电能1次测数据：集电级开路的光耦继电器的电能脉冲实现有功电能和无功电能的远传，可采用远程的计算机终端，PLC，DI开关采集模块采集仪表的脉冲总数来实现电能累积计量.所采用输出方式是电能的精度检验的方式(国家计量规程：标准表的脉冲误差比较方法).
2：预置一个16位寄存器为0FFFFH(16进制，全1),称之为CRC寄存器
3：把数据帧中的第一个字节的8位与CRC寄存器中的低字节进行异或运算，结果存回CRC寄存器
4：将CRC寄存器向右移一位，最高位填以0，最低位移出并检测
5：上一步中被移出的那一位如果为0：重复第三步（下一次移位）：为1：将CRC寄存器与一个预设的固定值（0A001H）进行异或运算
6：重复第三步和第四步直到8次移位，这样处理完了一个字节的八位
7：重复第2步到第5步来处理下一个字节的八位，直到所有的字节处理结束
8：最终CRC寄存器的值就是CRC的值
