小型配电系统的智能安全卫士：PXS-601 综合保护测控装置深度解析

PXS-601 综合保护测控装置是南京帕兴电力科技有限公司针对 20kV 及以下电压等级配电系统研发的智能化二次设备，核心定位为小型配电场景的一体化保护与测控解决方案，可广泛应用于环网柜、普通开关柜、厂用变、电动机回路等场景，支持线路、厂用变、电动机三种保护程序的灵活切换，无需额外更换设备即可适配不同负载类型的保护需求。

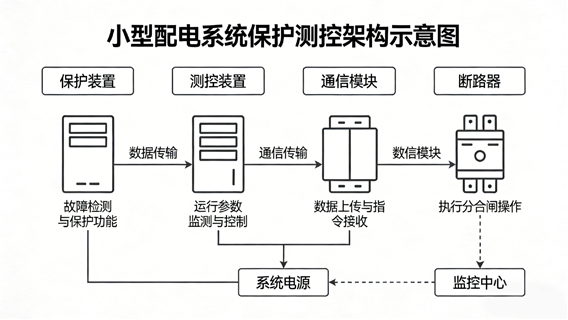

作为一款集保护、测控、通讯、监控于一体的综合性装置，PXS-601 在设计上凸显三大核心优势，完美契合小型配电系统的应用痛点。首先是超紧凑设计，能够适配狭小空间，采用超小型一体化铝合金机箱，体积小巧、深度较浅，可直接安装于环网柜、开关柜等空间有限的设备内部，无需额外改造柜体结构，大幅节省安装空间与成本。其次是高精度与高可靠性，能够筑牢电力运行安全防线，搭载 32 位 CPU 与 16 位 AD 转换芯片，实现每周波 36 点采样，电流、电压测量精度均达 0.5 级，满足配电系统对测量精度的严苛要求，同时通过六项电磁兼容认证，涵盖静电放电、电快速瞬变脉冲群、浪涌抗扰度等关键测试，可在复杂电磁环境下稳定运行，避免误动、拒动风险。最后是全功能集成，能够简化系统架构，集成保护、测控、通讯、开关量输入输出、4-20mA 模拟量输出等功能，可替代传统分散式的保护装置、测量仪表、通讯模块，减少设备数量与接线复杂度，降低系统故障概率，同时支持 RS485 通讯接口与 Modbus 规约，轻松接入上位机监控系统，实现远程监控与管理。

在线路保护测控功能方面，该装置适配环网柜与普通开关柜使用，线路作为配电系统的核心载体，易受短路、过载、接地等故障影响，PXS-601 针对线路场景设计了全面的保护功能，同时具备精准的测控能力，可满足线路运行的全流程监控需求。保护功能包含三段式过流保护，支持低电压闭锁，每段保护独立整定，可根据线路负载特性设置不同的动作电流与延时，有效应对不同程度的短路故障，低电压闭锁功能可避免电压异常时的误动，提升保护准确性；两段式零序电流保护针对接地故障设计，可灵活整定动作电流与延时，适配小电流接地系统与大电流接地系统的不同需求，及时切除接地故障，防止故障扩大；反时限过流保护采用 IEC 标准非常反时限特性，动作时间随故障电流增大而缩短，可应对过载、轻微短路等渐变型故障，避免设备因长期过载损坏；过负荷保护可在线路电流超过设定阈值时，经延时发出告警或跳闸，防止线路因长期过载发热，引发绝缘老化甚至火灾风险；重合闸功能支持检无压、检同期方式，充电完成后可在故障跳闸后自动重合，提升线路供电可靠性，适用于对供电连续性要求较高的场景；此外还配备过电压、低电压、低频、PT 断线、控制回路断线等辅助保护功能，全面覆盖线路运行的异常工况，及时发出告警或采取保护措施。测控功能可实时测量三相电流、电压、有功功率、无功功率、功率因数、频率等参数，测量精度优于同级测量仪表，可替代传统数字测量仪表，简化设备配置；支持 8 路开关量采集，可上送断路器状态、保护压板状态、故障告警等信息，具备遥控分合闸功能，可通过上位机远程控制线路通断，实现无人值守；配备中文宽温液晶显示屏与简化操作按键，菜单界面清晰易懂，可实时查看运行参数、故障记录，支持定值整定与参数修改，操作便捷。

在厂用变保护测控功能方面，该装置适配工业厂区变压器使用，厂用变是工业厂区的核心供电设备，其运行安全直接关系到整个厂区的生产秩序，PXS-601 针对厂用变的结构特点与运行需求，设计了针对性的保护与测控功能。保护功能包含高压侧与低压侧零序过流保护，可分别在高压侧、低压侧实现零序电流保护，防止变压器因接地故障损坏，同时适配不同接地方式的变压器；过负荷保护可根据变压器容量整定过负荷电流与延时，避免变压器因长期过载运行，导致绕组过热、绝缘老化，延长设备使用寿命；非电量保护集成重瓦斯、轻瓦斯、超温跳闸、温度高四种功能，可接入变压器的瓦斯继电器、温度传感器等设备，及时响应变压器内部故障，防止故障扩大；同样配备过电压、低电压、PT 断线、控制回路断线等辅助保护功能，与线路保护功能互补，全面覆盖厂用变运行异常工况。测控功能可精准测量变压器高压侧、低压侧的电流、电压、功率、电能等参数，为变压器运行状态评估提供数据支撑；支持开关量采集与遥控分合闸，可远程控制变压器的投切，同时采集瓦斯动作、温度异常等非电量遥信，实现变压器运行状态的全面监控。

在电动机保护测控功能方面，该装置适配工业电机负载使用，电动机是工业生产中最常用的动力设备，易出现启动故障、堵转、断相、过载等问题，PXS-601 针对电动机的运行特性，设计了专用的保护与测控功能，有效保护电机安全运行。保护功能包含速断保护，设置高、低两个速断定值，启动阶段采用高定值躲过电机启动电流，正常运行时采用低定值，快速切除电机短路故障，避免电机绕组烧毁；相间过流保护可实时监测电机三相电流，当任一相电流超过设定阈值时，经延时跳闸，防止电机因相间短路损坏；负序过流保护针对电机断相、三相电压不平衡等故障，可及时切除故障，避免电机因不对称运行损坏；堵转保护可在电机电流超过堵转定值且转速接点开入闭合时，经延时跳闸，防止电机因机械卡滞导致绕组过热，减少设备损坏风险；长启动保护可整定电机最长启动时间，当启动时间超过设定值且电流未恢复正常时，判定为启动故障，及时跳闸，避免电机因长时间启动损坏；同时配备过负荷、零序过流、过电压、低电压、PT 断线、控制回路断线等辅助保护功能，全面覆盖电动机运行的各类异常工况。测控功能可实时测量电机三相电流、电压、功率、功率因数等参数，监测电机运行负载情况；支持电机运行状态、故障类型等遥信采集，同时可远程控制电机的启停，实现电机的自动化管理。

除针对性的保护与测控功能外，PXS-601 还配备了多项通用辅助功能，提升系统运维的便捷性与可追溯性。装置可存储最新的故障动作报告、自检报警报告、SOE 记录，记录时间精确到秒，便于故障分析与排查，为运维人员提供准确的故障依据；标配 RS485 通讯接口，支持 Modbus 规约，可与上位机监控系统、PLC、SCADA 系统等无缝对接，实现远程监控、定值修改、遥控操作等功能，适配无人值守配电系统的需求；内置自检程序，可实时监测自身硬件与软件状态，当出现异常时，及时发出自检告警，便于运维人员及时排查故障，确保装置自身可靠性；支持多组定值区存储，可根据不同运行场景切换定值，同时支持现场整定与远程整定，适配不同负载的保护需求，提升装置的适配性。

PXS-601 综合保护测控装置的技术参数与性能指标均符合国家相关标准，经过严格的测试与验证，确保在各类工况下稳定运行。装置辅助工作电源支持 AC/DC 85~265V 宽范围供电，适配不同现场供电条件，也可定制 DC24V、DC48V 电源规格，整机功耗较低，正常运行不超过 5W，动作状态下不超过 10W，低功耗设计可减少能源消耗，适配节能型配电系统。电流输入适配 AC 5A 额定值，也可自适应 1A 制 CT，测量范围与保护范围覆盖常规配电需求，单路功耗较低，电压输入适配 AC 100V 额定值，同样具备较低的功耗，可通过变比设置显示一次值。电参量测量精度表现优异，电流、电压测量精度不超过 0.5%，功率测量精度不超过 1%，频率测量精度满足保护与测控双重需求，完全满足配电系统测量精度要求，可替代传统测量仪表。开关量输入为 8 路无源接点，自带 DC24V 电源且具备光电隔离功能，可接入断路器、隔离开关、保护压板等开关量信号；继电器输出为 4 路，触点容量较大，可用于跳闸、告警、遥控等输出，适配大功率设备控制；还配备 1 路 4~20mA 模拟量输出，可用于远程传输电参量信号，适配工业控制系统接入。

在环境与机械性能方面，装置工作温度范围宽泛，可适应高温、低温等复杂现场环境，相对湿度适配无凝露的各类环境，大气压力参数也适配高海拔地区运行，防护等级达到 IP50，可防止灰尘进入，适配工业现场环境。绝缘性能符合国家绝缘标准，绝缘电阻、介质强度、冲击电压均满足要求，确保电气安全；电磁兼容性能优异，通过静电放电、电快速瞬变脉冲群、辐射电磁场、浪涌等多项抗扰度测试，可在复杂电磁环境下稳定运行，无干扰误动；机械性能满足相关国家标准，适应运输与现场运行的机械振动、冲击。装置严格遵循多项国家与行业标准，包括继电保护和安全自动装置基本试验方法、各类电磁兼容抗扰度试验标准等，充分保障产品质量与合规性。

PXS-601 综合保护测控装置的安装与调试直接影响其运行效果，需严格按照规范操作，确保装置可靠运行。安装环节需选择干燥、通风、无腐蚀性气体、无剧烈振动的环境，避免阳光直射与雨水浸泡，装置安装高度建议为 1.5~1.8m，便于操作与维护；采用嵌入式安装方式，开孔尺寸需严格按照装置说明书执行，确保装置安装牢固，无松动、倾斜现象。接线时需严格区分电源、电流输入、电压输入、开关量输入、继电器输出、通讯接口等端子，避免接错，电流输入回路需采用屏蔽线，远离强电干扰，接线牢固，接触良好，避免虚接、虚焊；装置需可靠接地，接地电阻不超过 4Ω，接地端子需与设备接地排可靠连接，确保电磁兼容与电气安全。

调试环节通电前需检查电源接线是否正确、各端子连接是否牢固、绝缘电阻是否符合要求，确认无误后再通电，避免短路、漏电等故障；通电后检查装置显示屏是否正常点亮、指示灯是否正常显示，通过操作按键进入菜单，查看装置自检状态，确认无异常后再进行功能调试。根据实际应用场景，选择对应的保护程序，整定合适的保护定值、通讯参数、开关量配置等，通过模拟过流、接地、电压异常等故障，测试装置保护动作是否准确、告警是否及时、通讯是否正常。调试完成后，将整定好的定值保存至装置定值区，并进行备份，便于后续故障恢复与参数调整；最后与上位机监控系统、断路器、互感器等设备进行联调测试，确保装置与其他设备之间的通讯、联动正常，实现系统整体功能达标。

PXS-601 综合保护测控装置凭借其紧凑的设计、完善的功能与稳定的性能，已广泛应用于多个行业的小型配电系统。在工业厂区配电系统中，机械制造、化工、冶金、建材等行业的 20kV 及以下厂用变、电动机、线路都可适配该装置，其稳定的保护性能与精准的测控能力，能够满足工业生产对供电连续性与安全性的高要求，有效避免因电力故障导致的生产停滞与设备损坏。

在商业综合体与市政配网场景中，商场、写字楼、医院、学校等公共建筑的配电系统空间有限，对设备集成度要求较高，PXS-601 的紧凑设计与全功能集成特点，可完美适配环网柜与小型开关柜，在实现线路、变压器保护的同时，完成电参量监测与远程通讯，助力公共建筑配电系统实现智能化、无人值守化管理。

在农村电网与小型工业园区改造项目中，该装置可快速替换传统老旧保护设备，无需大规模改造柜体与线路，降低项目改造成本与施工周期，同时提升电网保护的智能化水平，增强农村电网与小型工业园区的供电可靠性与故障处置效率。

在小型配电系统不断向智能化、紧凑型、无人值守化发展的当下，传统分散式保护与测控设备已难以满足现场需求，设备数量多、接线复杂、运维难度大等问题，成为制约配电系统升级的重要因素。南京帕兴电力科技有限公司研发的 PXS-601 综合保护测控装置，以一体化设计解决了小型配电场景的核心痛点，将多种功能集成于一台设备中，既减少了设备投入成本，又简化了系统架构，降低了故障发生率与运维工作量。

该装置凭借灵活的程序切换功能，可适配线路、厂用变、电动机三类核心负载，一台设备满足多种场景需求，大幅提升了设备的通用性与性价比，同时高精度的测量能力与完善的保护逻辑，能够精准识别各类电力故障，快速执行保护动作，有效保障配电系统与用电设备的安全。在新型配电系统建设与老旧电网改造过程中，PXS-601 综合保护测控装置凭借优异的性能与广泛的适配性，成为电力二次设备的优选产品，为小型配电系统的安全稳定运行提供坚实保障。

未来，随着配电系统智能化水平的持续提升，对保护测控设备的集成化、数字化、网络化要求将不断提高，南京帕兴电力科技有限公司也将持续优化 PXS-601 综合保护测控装置的性能与功能，紧跟行业技术发展趋势，不断提升产品的稳定性与适配性，为各类小型配电场景提供更专业、更高效、更可靠的电力保护解决方案，助力配电行业实现高质量发展。
