一、适用范围
随着光伏，风电等可再生能源为代表的新能源的大量并网接入，配电网从单向电网走向双向电网，从无缘电网走向有缘电网的演进。但新能源在并网过程中普遍面临着可观可测实时性差、对电网末端电能质量及实时需求的影响大，诸多这些不确定因素的叠加对电网稳定性带来了不确定的影响是新型电网面临的挑战，因此，如何实现对新能源并网的群调群控是当前电网调控领域的主要研究方向之一。
一次调频装置通过实时监测系统频率（电厂并网点频率或微电网频率），根据预设的调频参数（转速不等率、频率死区等），计算出机组需要调整的功率指令，并发送给本地的执行机构（如汽轮机/燃气轮机的调速器、发电机的励磁系统、储能变流器PCS、逆变器等）。
南京帕兴电力科技的一次调频装置支持定制化多种功能，可实现4G/5G无线通信(选配)、AGC功能、AVC功能、一次调频功能、纵向加密、防逆流功能等
二、装置特点
采用全汉化4.3寸800*480分辨率IPS彩色液晶显示，人机界面清晰易懂，操作整定极为方便
采用32位ARM Cortex-M4内核，配备高精度的A/D芯片，使得装置性能稳定、运算速快、精度高,采用ARM9作为通信主CPU；
完整的异常记录、事件记录、操作记录，所有信息掉电保持；
完善的自诊断和监视功能，对故障可具体定位，方便调试；
完善的软硬件看门狗，保证装置可靠运行；
完善的在线运行状态监视功能；
高精度的时钟芯片；
配备2路高速以太网通信接口,一路4G无线接口；
标配8路RS485通信接口；
高等级、高品质保证的元器件选用，采用多层板技术和SMT工艺；
满足快速算法，40ms内可完成从采集到控制
三、装置结构
1.结构：

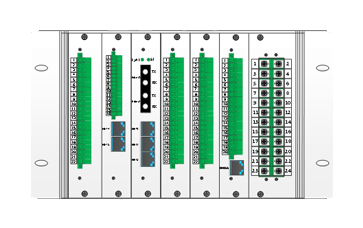

采用4U 、19/2英寸标准机箱，整面板、背插式结构，嵌入式、后接线安装方式，强弱电隔离，大大加强了其产品的电气性能。
2.交流及电源插件：
外部电流经隔离互感器隔离变换后，由低通滤波器输入至A/D芯片，CPU经采样数字处理后，构成各种数字式保护继电器，并实时计算各种测量值。
电流采集保护和测量独立，保证了保护电流的宽范围采集及测量电流的精度要求。
电源采用交直流宽电压输入，输出2组完全隔离的直流电压为装置供电。
3.CPU插件：
CPU系统:CPU系统由32位ARM Cortex-M4内核微处理器、SRAM、EEPROM、Flash等构成。高性能的32位微处理器，大容量的SRAM、EEPROM及Flash，使得该CPU模件具有极强的数据处理及记录能力，可以实现各种复杂的故障处理方案和记录大量的故障数据。EEPROM及Flash用于存储保护定值、故障录波报告、事件等，这些信息在装置掉电后均不会丢失。EEPROM支持不少于1,000,000 次擦写操作，数据可支持保存100年，Flash支持不少于100,000 次擦写操作，数据可至少保存20年。
数据采集系统:数据采集系统由前级高精度滤波阻容器件（电阻精度0.5%，温漂系数50ppm/℃，电容精度1%，温漂系数C0G），高精度的差分A/D转换芯片组成，转换芯片内部包含了采样保持及同步电路，具有转换速度快、采样偏差小、超小功耗及稳定性好等特点，故本装置的采样回路无可调整元件，也不需要在现场作调整，具备高度的可靠性。
开关量输入及输出部分:开入量分为内部开入和外部开入，内部开入采用DC24V光耦隔离输入，电源由装置电源本身提供，外部开入采用稳压控制的光耦隔离，实现交直流220V（或直流110V）直接输入电平。开出经过高CTR光耦驱动继电器，开出部分I/O经多重闭锁，保证了继电器的稳定可靠。
通信部分:本插件内含通2路10M/100M以太网接口和8路RS485通讯接口，1路4G无线通信，特殊装置提供光纤接口。
时钟回路：插件内设置了硬件时钟回路,采用的时钟芯片精度高,并配有电池以掉电保持。另外，CPU插件采用了多层印制板及表面封装工艺，外观小巧，结构紧凑，大大提高了装置的可靠性及抗电磁干扰能力。
4.人机对话插件

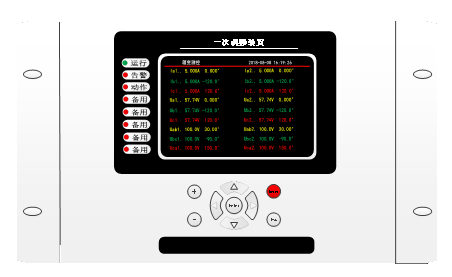

人机对话（MMI）插件采用4.3寸800*480分辨率IPS彩色液晶显示，可显示一次图，人机界面清晰易懂，配置系列通用的键盘操作方式，使得人机对话操作方便、简单。本插件上还配置了灯光指示信息，使本装置的运行信息更为直观。
