PXS-230 站所终端 DTU 是南京帕兴电力科技有限公司推出的，集数据采集、保护控制、通信传输于一体的配网自动化核心终端设备，专为 10kV 中压配电网场景设计，广泛部署于开闭所、环网柜、配电室等场所，是实现配电网智能化、可靠化运行的关键装备。
产品定义与核心定位
PXS-230 DTU 全称站所终端，区别于通用数据传输单元，它是面向配电网的专用智能终端，核心定位是作为配网主站与一次配电设备的桥梁，完成现场电气数据采集、设备状态监控、故障快速处理与远程控制指令执行，全面支撑配网自动化系统的遥测、遥信、遥控功能落地。该产品严格遵循国网一二次融合技术规范，适配电子式 PT、CT 弱电采样，满足居配工程、城市配网改造等多场景标准化应用需求。
核心功能详解

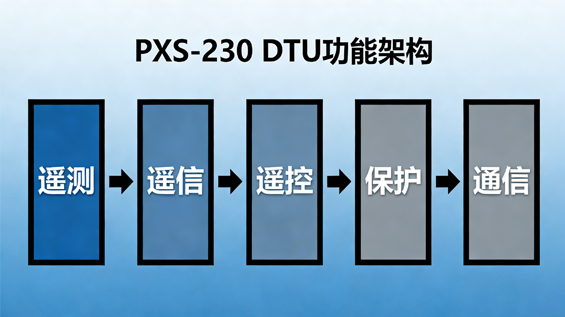

PXS-230 DTU 具备完整的三遥基础功能，遥测方面可以精准采集 10kV 线路三相电压、电流、零序电流，以及有功功率、无功功率、功率因数、频率、电度等电气参数，一周波采样高达 128 点，测量精度误差≤0.5%，支持极值、定点测量与电压合格率统计。遥信可以实时采集开关分合状态、储能信号、操作电源状态、压力信号、电池低电压告警、保护动作信号等设备状态信息，带有 SOE 事件顺序记录，确保状态上报精准可追溯。遥控则能够接收配网主站指令，执行开关远程分合闸操作，失电状态下可完成两次以上分合操作，同时支持保护信号远方复归，实现配网设备远程无人值守控制。
在保护与故障处理上，装置集成完备的线路保护逻辑，涵盖速断保护、过流保护、过负荷保护、过流加速保护、二段零序过流保护、零序加速保护及重合闸功能，就地相间故障处理时间小于 40 毫秒。支持暂态故障录波，故障录波条件为故障前 4 周波、后 8 周波，可就地识别馈线短路、接地故障，配合主站实现故障精准定位、故障区域快速隔离及非故障区域自动恢复供电，大幅缩短停电时长。
通信与数据管理方面，设备支持光纤、以太网、4G、电力载波等多种通信方式，兼容多种主流电力通信规约，可同时与多个主站系统通信。具备本地数据存储与边缘计算能力，能独立完成数据滤波、分析与记录，减轻主站数据处理压力，支持 GPS 对时与掉电保持时钟，确保所有数据与操作记录时间戳精准一致。
除此之外，PXS-230 DTU 还具备专业电能质量监测能力，可实时监测谐波、电压暂降暂升、三相不平衡等指标，生成电能质量统计报表，为配网运行优化、线损治理提供数据支撑。
产品技术特点
产品采用一二次融合设计，深度适配国网一二次融合环网柜技术要求，直接接入电子式互感器弱电信号，无需传统二次电缆转接，减少现场接线复杂度，提升系统抗干扰能力与运行稳定性。硬件上为 19 英寸 4U 标准机箱，前插拔式模块化设计，支持 16 回线路接入，功能模块即插即用、支持热插拔，可根据现场需求灵活增减功能，安装维护便捷。
装置采用多层印制板与 SMT 表面贴装技术，具备超强电磁兼容能力，适应户外、潮湿、强电磁干扰等恶劣环境。测量回路精度软件自动校准，免现场调试，配套专用维护工具，支持通道配置、定值设置、点表组态，无需修改程序即可适配不同工程场景。同时内置硬件加密模块，支持访问权限控制与操作日志记录，防止未授权访问与指令篡改，确保配网控制指令与数据传输安全可靠。
典型应用场景

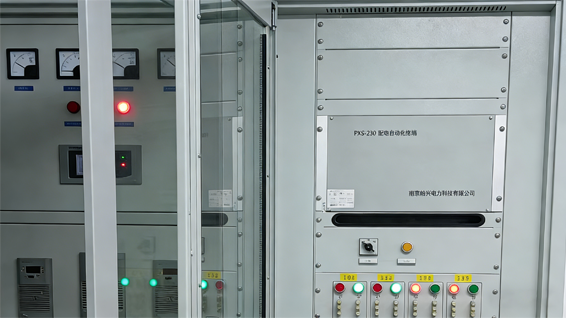

PXS-230 DTU 可用于城市配网开闭所以及开关站，作为核心测控终端，实现多回路线路集中监控与故障快速处理，支撑配网主站对区域配网的统一调度。在环网柜和电缆分界室中，设备部署于电缆线路关键节点，实现故障定位与隔离，避免单段故障影响大范围供电。
在箱式变电站和小型配电室中，它能够适配小型化配电场景，完成就地数据采集与远程控制，满足居配工程、工业园区配电自动化需求。同时也适用于配网改造升级项目，替换传统二次设备，快速实现配网三遥功能落地，提升配网供电可靠性与智能化水平。
与同类终端的区别
相较于 FTU 馈线终端单元、TTU 配电变压器监测终端，PXS-230 DTU 聚焦站所类多回路集中监控，具备更强的保护逻辑、更多的接入回路与更全面的电能质量监测能力，是站所级配网自动化的首选终端。
技术参数概览
设备工作环境温度在 - 25℃到 + 70℃之间，湿度为 5% 到 95% 无凝露，适应户外与户内安装。电源采用交直流两用，支持主备电源自动切换。采样精度方面，电压、电流≤0.2 级，功率≤0.5 级，满足高精度监测需求。通信接口配有多路 RS-232、RS-485 以及以太网口，支持双网口冗余通信。
常见问题解答
如果 PXS-230 DTU 出现无法上传数据的情况，可以优先检查通信链路，确认通信规约与主站参数配置一致，再检查装置电源与运行状态，若硬件故障可通过维护工具排查模块异常，必要时更换对应功能模块。
故障录波数据可以通过配套维护工具连接装置，在故障录波模块中选择对应故障时段，导出录波数据，用于故障原因分析与定位。
修改保护定值时，可使用专用维护软件，进入定值配置界面，根据现场运行需求修改速断、过流等保护定值，配置完成后下发至装置并确认生效，操作过程需记录操作日志。
PXS-230 DTU 凭借成熟的技术架构、稳定的运行性能与便捷的维护体验，已在多地配网项目中通过供电公司验收，成为南京帕兴电力科技有限公司配网自动化领域的标杆产品，为配电网安全、高效、智能运行提供坚实保障。
