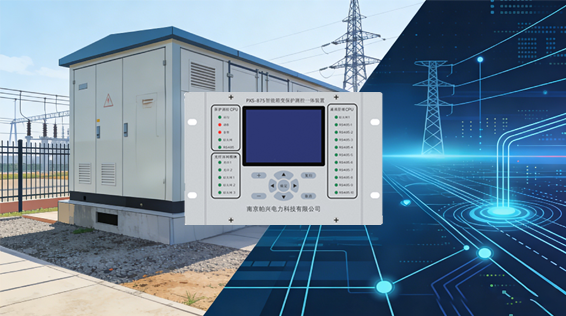

在新能源电力行业高速发展的当下，风电、光伏电站的规模化建设持续推进，箱式变压器作为电站电能输送与转换的核心设备，其运行安全与智能化管理直接决定了整个电站的稳定运行水平。但新能源电站大多地处偏远野外，箱变布局分散、自然环境恶劣，日常巡检与运维难度极大，传统分散式的测控保护方案，不仅接线复杂、故障率高，还存在多设备协调难度大、远程管控能力不足的问题，很容易形成信息孤岛与监控盲区。针对这一行业痛点，南京帕兴电力科技有限公司依托多年电力自动化领域的技术积累，打造出 PXS-875 智能箱变保护测控一体装置，以一体化的设计理念、完善的功能配置与极强的环境适应能力，为新能源电站箱变的安全运行与智能化管理提供了成熟可靠的解决方案。
一、装置适用范围与核心定位
PXS-875 智能箱变保护测控一体装置是专为新能源配电场景打造的核心自动化设备，核心适配风力发电场、光伏发电站的箱式变压器保护与测控需求，同时可广泛应用于工矿企业、商业园区、偏远地区的 110kV 及以下电压等级箱式变电站，适配新建电站建设与老旧站所自动化改造的全场景需求。装置通过对箱变的全维度实时监控与保护，全面实现遥信、遥测、遥控、遥调的四遥功能，可通过光纤环网直接接入升压站综合监控管理系统，完美适配新能源电站 “少人值班、无人值守” 的现代化运行管理模式，从根本上解决了分散式箱变的监控与运维难题。
二、核心功能配置与技术特点
PXS-875 智能箱变保护测控一体装置采用一体化集成设计，将传统方案中需要多台分散设备才能实现的保护、测控、通信管理、光纤交换、远程与就地控制等功能集于一身，单一设备即可完成箱变运行全流程的管控，大幅简化了现场接线，降低了系统故障率，也减少了多设备协调带来的调试、运维成本。
在保护功能配置上，装置搭载了完善的变压器继电保护体系，涵盖差动速断保护、比率差动保护、二次谐波制动的差动保护等核心差动保护功能，同时配置两组三段式过电流保护、零序过电流保护、过电压保护、欠电压保护等常规保护功能，还标配了全量非电量保护，可覆盖轻瓦斯、重瓦斯、高温、超高温、油位异常、压力释放阀动作、高压熔断器熔断等十余种非电量工况的保护与告警，所有保护功能均可通过定值控制字实现投退，用户可根据现场实际需求灵活配置。同时装置内置了完善的 TA 断线、PT 断线判别逻辑，可有效避免异常工况下的保护误动，大幅提升了保护动作的可靠性与精准度。
在测控与数据采集能力上，装置采用专业 16 位高精度 AD 采样芯片，以每周波 64 点的采样方式，搭配数字滤波技术与优化 FFT 算法，可实现高精度的电气量采集，测量电流、电压精度可达 0.5%，可完整采集三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度等全量交流参数，同时标配 3 路 4-20mA 直流输入与 3 路热电阻测量通道，可精准采集箱变油温、油位等非电气量数据。装置配备 42 路强电开关量输入，其中 17 路固定为非电量保护信号专用输入，同时配置 9 路继电器输出，可满足保护跳闸与普通遥控输出的全场景需求，还可完整记录 1024 次事故记录、1024 次操作记录与 16 条故障录波数据，所有信息掉电不丢失，为现场故障分析与设备运维提供了完整的数据支撑。
在硬件与环境适应性上，装置采用 4U 半层标准铝合金机箱，按抗强振动、强干扰标准设计，核心元件全部采用进口工业级器件，可在 - 40℃至 + 70℃的宽温环境下稳定工作，辅助电源支持 AC/DC176~600V 的宽范围输入，可有效抵抗光伏与风电场景的电压冲击。装置通过了 10 项电磁兼容检测认证，静电放电、快速瞬变、浪涌等核心抗干扰指标均达到最高等级，可完美适配野外、工业现场等各类复杂恶劣工况的长期连续运行需求。
在通信与运维便捷性上，装置搭载了丰富的通信接口，基础配置 2 路 RS485 通信接口，可扩展 2 个自愈型光纤通讯接口、3 个自愈型电口与 10 路 RS485 接口，支持 Modbus、IEC60870-5-103/104 等主流电力通信规约，可组建自愈式环形光纤以太网，从根本上解决了风电场、光伏场箱变分散、距离远带来的通信难题。装置还可配置规约转换模块，支持现场多种设备的接入与协议转换，方便各类就地设备通过光纤方式上传信息，无缝并入电站监控系统。同时装置自带数码管显示器与操作按键，支持就地参数整定、数据查看与事件调阅，配套专业的 PC 端调试配置软件，可实现远程参数设置、数据监控与程序升级，大幅降低了现场调试与后期运维的难度。
三、应用价值与行业意义
PXS-875 智能箱变保护测控一体装置的推出，彻底改变了新能源电站箱变保护测控的传统模式，相比多设备组合的方案，一体化的设计不仅减少了柜体空间占用，降低了现场施工与接线的工作量，更减少了系统的故障点，提升了整个配电系统的运行稳定性。装置强大的远程通信与集中管控能力，让运维人员无需前往偏远的现场，即可实现对全站箱变的实时监控与远程操作，大幅减少了现场巡检的工作量，缩短了故障排查与处置的时间，有效提升了电站的供电可靠性，降低了全生命周期的运维成本。
对于新能源电力行业而言，这款装置的规模化应用，有效填补了分散式箱变智能化管控的技术空白，推动了新能源电站自动化、智能化水平的提升，为新能源电站的安全、稳定、高效运行提供了坚实的设备与技术支撑，也为新型电力系统的建设提供了可靠的底层设备保障。
