第一章 产品概述
1.1. 应用范围
一次调频装置是电力系统中的关键装置，用于自动维持电网频率稳定。当系统负荷突变导致频率偏离额定值（如50Hz）时，设备通过快速调整发电机组的输出功率，抑制频率波动，防止其进一步恶化。其核心特点是无需人工干预、响应速度快（毫秒级），但调节范围有限，属于“有差调节”（无法完全消除频率偏差）。
一次调频装置本质是一个控制器，它通过实时监测系统频率（电厂并网点频率或微电网频率），根据预设的调频参数（转速不等率、频率死区等），计算出机组需要调整的功率指令，并发送给本地的执行机构（如汽轮机/燃气轮机的调速器、发电机的励磁系统、储能变流器PCS等）。

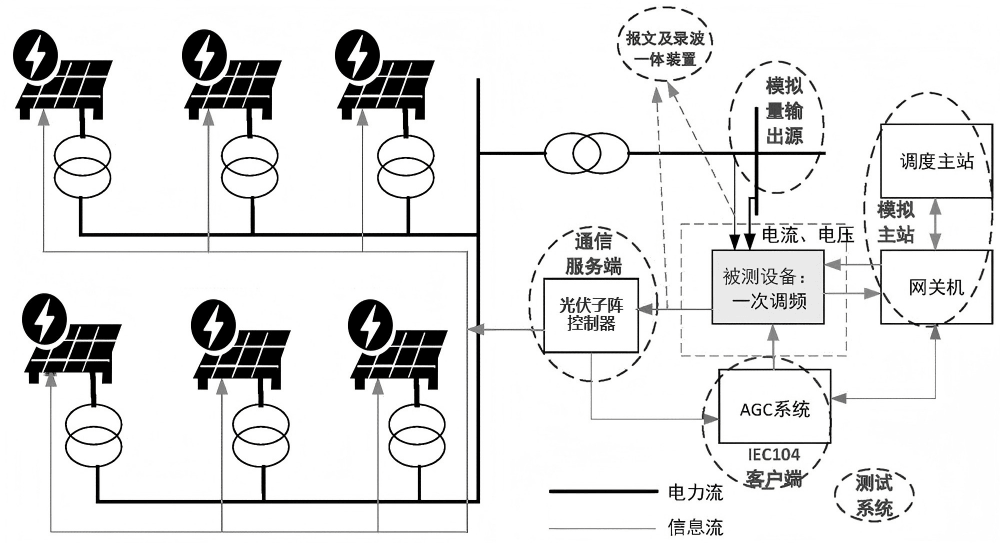

PXS-700分布式电源一次调频装置功能应用如图1-1。PXS-700可以接入主电网、分布式电源（光伏、风电等）、储能系统、充电桩、柴油发电机和用户负荷等设备的数据，对上连接能量管理系统或调度系统；通过控制分布式电源的输出和储能装置的充放电，保证微电网的稳定运行，并提高电力质量和可靠性。当微电网中出现故障时，一次调频装置可以快速响应并采取相应的处理措施，如切换电源和调整能量调度策略等，以尽快恢复微电网的正常运行。
总之，一次调频装置在微电网的运行和管理中扮演着至关重要的角色，它的应用有助于实现电力能源的高效利用和优化配置，提高电力系统的稳定性和可靠性，推动可再生能源发电技术的发展和应用。
1.2. 产品特色
1）分层分布式结构，单元化设计、模块化结构，可扩充性强；
2）模拟回路无幅值、相位调整电路，提供菜单进行调幅、调相，调试维护工作量低；
3）以高可靠性工业级器件为主体，采用自动监测、补偿技术提高硬件电路稳定性、可靠性；
4）封闭、加强型单元机箱，多层屏蔽等抗振动、强干扰设计，更适用于恶劣运行环境。
第二章 技术参数
2.1. 环境参数
正常工作温度：-10 ～ 55 ℃
极限工作温度：-20 ～ 60 ℃
贮存 及 运输：-40 ～ 70 ℃
2.2. 额定电气参数
频率：50Hz
交流电流：5A / 1A（额定电流IN）
交流电压：220V（额定电压UN）
不接地系统电容电流3I0：0.3A(测量范围为0.3A*4)
直流工作电源：220V、110V，允许偏差：±20％
DI：是220V交直流
DO：常开节点[续流能力250VAC@3A;30VDC@3A]
2.3. 功耗
交流电压回路：每相不大于0.5VA
交流电流回路：每相不大于1VA
直流电源回路：正常工作时，不大于15W；保护动作时，不大于25W
2.4. 保护回路过载能力
交流电压回路：1.2倍额定电压，连续工作
交流电流回路：2倍额定电流，连续工作；10倍额定电流，允许10s；40倍额定电流，允许1s
直流电源回路：80 ～ 115% 额定电压，连续工作
2.5. 主要技术指标
2.5.1. 采样精度
电流电压误差：≤0.5%
频率误差：≤0.002Hz
功率误差：≤0.5%
1MHz脉冲群抗扰度：符合GB/T 14598.13-1998Ⅲ级
辐射电磁场抗扰度：符合GB/T 14598.9-2002Ⅲ级
浪涌(冲击) 抗扰度：符合GB/T 17626.5-1999Ⅲ级
装置绝缘耐压、耐湿热、抗振动、抗冲击、抗碰撞性能符合国际GB/T 7261-2000的有关标准（绝缘≥20MΩ）。
第三章 功能说明

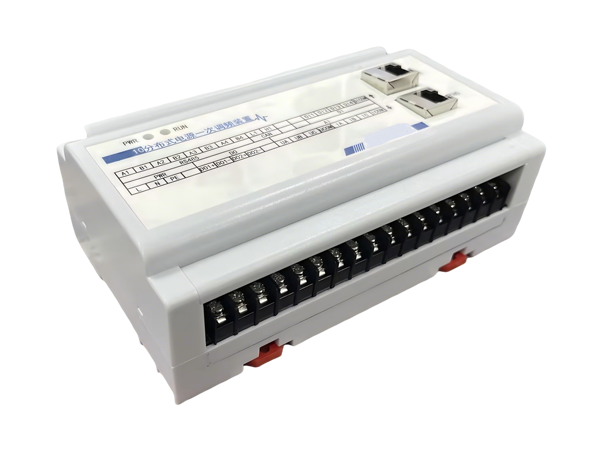

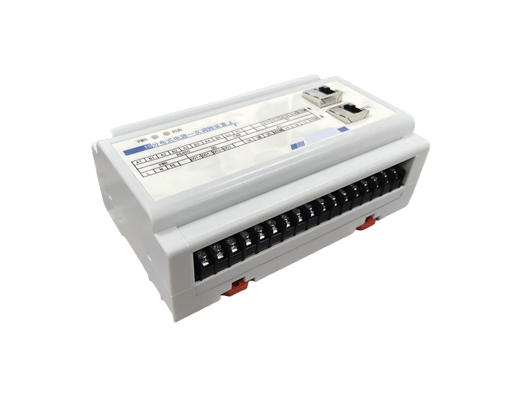

PXS-700 一次调频装置是一款灵活可定制逻辑的多功能控制装置，可根据实际应用环境需求定制对应的控制逻辑，应用范围广泛。
3.1. 功能配置
类别 | 子类别 | 配置 |
|---|---|---|
测控功能 | 模拟量输入 | 支持3相电压、三相电流采集；支持2路直流量采集 |
测控功能 | 数字量输入 | 支持12路开入，并支持多路软遥信状态 |
测控功能 | 数字量输出 | 支持4路继电器开出 |
测控功能 | 模拟量计算 | 线电压、有功功率、无功功率、视在功率、功率因数、频率 |
控制功能 | 能量控制功能 | 削峰填谷和经济运行 |
控制功能 | 防逆流 | |
控制功能 | 一次调频 | |
控制功能 | 异常告警功能 | PT/CT断线 |
记录功能 | 控制与保护记录 | 1024条 |
记录功能 | SOE记录 | 1024条 |
记录功能 | 运行记录 | 1024条 |
记录功能 | 自检记录 | 1024条 |
记录功能 | 闭锁记录 | 1024条 |
记录功能 | 操作记录 | 1024条 |
通讯功能 | 对上通信 | 支持 IEC61850（MMS）协议、IEC104 协议 |
通讯功能 | 对下通信 | 支持IEC61850、IEC104、Modbus RTU/TCP等协议 |
对时功能 | 网络校时 | 支持SNTP网络校时、规约校时 |
对时功能 | 硬件校时 | 支持B码（秒脉冲、分脉冲）校时 |
录波功能 | 支持启动前30s、启动后2分钟、返回后30s共3分钟的数据录波，录波间隔10ms。 |
3.2. 遥测、遥信、遥控
3.2.1. 遥测功能
交流遥测的参数设置只有“交流遥测调精度”一项。需要注意的是：在调节Pa、Pb、Pc等功率的精度时，必须先调节相关电压通道和电流通道的幅值精度，再在电压超前电流45º条件下调节有功功率精度，使有功、无功功率相等。如：2瓦表方式下，若要调Pa的精度，需要先调整好Ua、Ub、Ia的幅值精度，然后在Uab比Ia超前45º且Ic无电流输入的条件下调整Pa的精度，使P、Q的数值相等。
在查看菜单中显示的交流遥测通道量为模拟量的有效值，不显示通道的相位。在“交流遥测调精度”菜单中显示的是模拟通道的基波值和基波相位。所以，如果需要检查各通道量的相序接入是否正确，需要在“交流遥测调精度”菜单中确认。
在查看菜单中，“测量交流谐波”菜单可显示各通道的有效值、基波值、2～7次谐波值，以及各次波所占的百分比。通道名后的后缀“y”表示总有效值，后缀“1～7” 表示1～7次波的有效值。
装置的直流输入可为：4～20mA的直流电流输入或0～5V的直流电压输入，直流输入回路内阻为240欧。可外加变送器用以采集温度、直流母线电压、直流电流等直流量。
直流量的计算公式为： y=I*k1-10*k2，式中k1和k2两个参数需要依据现场实际需要进行计算和设置。具体计算方法为：将外部变送器的2组数据（y1、I1）和（y2、I2）带入公式，计算出k1和k2两个参数。如：适用于Pt100测温电阻的变送器的2组参数为：-30 º对应4mA ，150 º对应20mA，将（y1＝-30，I1=4）和（y2=150，I2=20）带入公式，即可算出k1和k2的值。
直流遥测的参数设置还有“通道精度”一项，主要是对直流测量的精度进行细调。
3.2.2. 遥信功能
装置的遥信包括：硬遥信、软遥信、投退型定值的状态遥信等3种。
硬遥信为装置外部开入端子的状态遥信量。软遥信为装置内部产生的遥信量，如：重合闸充电程度、事故总信号等。“事故总信号”软遥信的状态与装置的保护功能有关，在保护跳/合闸后的1S内为1，1S后自动恢复为0，可用于后台和调度推事故画面。
遥信量的参数设置包括：遥信类别设置、遥信防抖参数设置。
遥信类别有三种：A类、B类、不发。“A类”遥信既产生SOE报文、也产生COS报文；“B类”遥信只产生COS报文，不产生SOE报文；“不发”类遥信既不产生SOE报文，也不产生COS报文。
遥信防抖时间有五档：7ms、20ms、80ms、300ms、1s。仅硬遥信需要进行防抖时间参数设置，软遥信无需设置防抖时间参数。
3.2.3. 遥控功能
装置的遥控包括：断路器遥控合分、不接地系统的接地选线试跳、投退型定值的遥控投退。仅断路器遥控合分类遥控具有接点输出。
对具有输出接点的遥控通道，需根据具体的遥控对象设置相应的遥控脉宽参数。遥控脉宽参数有10档：50ms、100ms、200ms、400ms、600ms、800ms、1s、2s、5s、10s。遥控跳闸、合闸脉冲宽度通常为100ms左右，但对于无保持回路的操作回路可延长脉冲宽度。
3.3. 设置功能
通过终端维护软件，可对装置参数进行设置和修改，包括系统参数、遥测参数、遥信参数、遥控参数、通信参数、保护定值与参数等，也可以通过面板上的定值码盘设置部分装置定值。
3.4. 自检功能
当终端检测到本身硬件故障，发出闭锁信号，同时闭锁终端出口继电器。如：终端参数出错、RAM故障、ROM故障、电源故障、CPU故障等等。
终端具备自诊断，自恢复功能，对各功能板件及重要芯片可进行自诊断，故障时能传送报警信息，异常时能自动复位，并自动恢复正常运行。
3.5. 对时功能
本装置具备对时功能。支持主站、SNTP等多种校时方式，也可以通过维护软件设置主站时间。
装置断电后时钟能正常计时，断电24小时内时钟误差不超过2s。
3.6. 数据存储功能
本装置具有历史数据存储功能，包括事件顺序记录（SOE）、远方和本地操作记录、装置异常记录等信息。
主要包括：
告警记录，涉及保护告警的记录，如短路告警、接地告警、励磁涌流闭锁等；
动作记录，涉及保护跳闸的时间记录，如相过流动作、零序过流动作、重合闸等；
自检记录，记录装置运行过程中的各个模块自检情况；
重启记录，装置重启或复位时会生成重启记录；
异常记录，记录装置异常情况；
遥测记录，记录遥测信息；
SOE记录，记录遥信发生的时间及状态，并上报；
遥控记录，记录远方遥控操作的通道号、分合闸指令、预置、执行时间等；
所有的记录均可以通过后台维护软件查看。失电或通信中断后数据可长期保存，历史数据能补充上传。
