技术拆解：PXS-700 一次调频装置的核心运行逻辑

随着新能源并网规模持续扩大，一次调频装置已经成为电站涉网合规的核心配置项。PXS-700 一次调频协控终端作为帕兴电力面向新能源场景推出的专用调频设备，在集中式电站、分布式光伏等多个场景落地应用。很多行业从业者和业主方都好奇，我们的这套装置的底层运行逻辑是怎样的，它又是怎么做到适配复杂的现场工况的。那这篇文章我们就从硬件架构、控制算法、安全机制等多个维度，做一次完整的拆解。

高精度频率采样：调频响应的第一道关口

一次调频的所有动作，都建立在准确的频率数据之上。

我们的PXS-700 的信号采集单元搭载工业级高精度电压互感器，配合数千赫兹的高采样速率，先在硬件层面完成初步的杂波过滤，再通过内置的数字滤波算法做二次校准，这就是最终输出的频率测量精度可达毫赫兹级关键。

但是在真实电网运行中，谐波干扰、电压暂降、短时闪变都是常见工况，如果仅以瞬时频率值作为动作依据，很容易出现不必要的误触发。针对这些常见问题，我们的装置设计了短时防抖判断逻辑，也就是只有当频率持续偏离设定死区，且变化趋势符合真实电网扰动特征时，它才会正式启动调频动作。这个防抖阈值我们结合了大量的现场实测数据校准，在满足电网响应速度要求的前提下，能够最大限度减少无意义的频繁调节，降低对电站正常发电的影响。

分层闭环调节：从全站目标到单机分配的执行逻辑

不少人对一次调频的印象还停留在 “按调差系数算功率” 的简单公式里，但实际上放到多逆变器的分布式场景中，远没有想的那么简单。

分布式光伏站点通常配置多台组串式逆变器，不同支路的实时运行状态、可用调节容量这些数据都存在差异。如果不做出区分只按统一按比例下发调节指令，那很容易出现总调节量不达标，或是部分逆变器触发保护告警的情况。

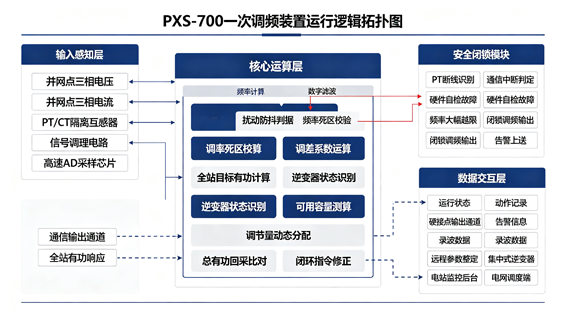

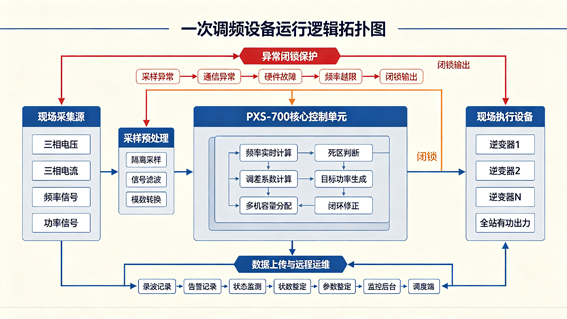

为了应对这一情况我们的PXS-700 采用分层闭环的控制策略：第一步，根据实时频率偏差、设定的调差系数与电站额定容量，计算出全站需要调整的总有功目标值；第二步，装置可以自动识别每台逆变器的实时运行状态与可用调节容量，动态分配各支路的调节任务，确保调节总量精准的同时，避免单台设备过载。

整个调节过程处于闭环状态，装置在下发指令的同时，持续回采并网点实际有功功率，与目标值比对后实时修正指令，不会出现 “一发了之” 的情况。同时装置内置功率变化率限制，也就是遇到大幅值的频率扰动，也会按照设定的斜率平稳调整出力，减少功率骤变对逆变器设备与电网的冲击。

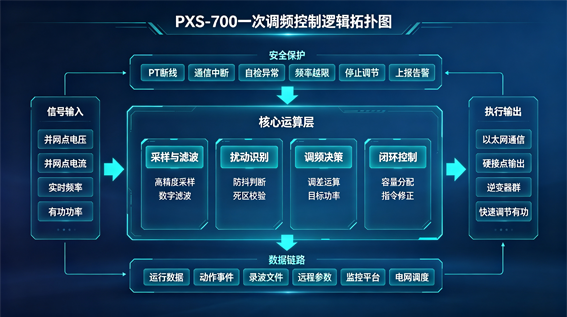

多重闭锁机制：兼顾响应速度与运行安全

我们要知道可靠的调频设备，既要做到该动的时候动（快速响应），也要做到不该动的时候不动（绝对稳定）。

电力现场的工况要比实验室复杂多了，PT 断线、通信中断、电网大故障这些异常场景都有可能出现。如果异常工况下装置任然继续执行调频逻辑，反而可能给电站运行带来不必要的风险。

为了应对这一情况我们的PXS-700 内置了十余项异常闭锁判据，能够覆盖绝大多数现场可能遇到的异常场景。当检测到 PT 断线、采样数据失真时，装置会立即闭锁调频输出，同时上报告警；当与逆变器的通信连续超时，会自动停止调节，避免沿用旧指令持续限制出力；当检测到频率偏差超出正常运行范围，判定为系统级大故障时，装置会自动退出调频逻辑，交由电网保护与安稳系统处置，避免事故扩大。

这些所有的动作、告警、闭锁事件都会按毫秒级精度记录存储，支持事后溯源与电网核查调用。

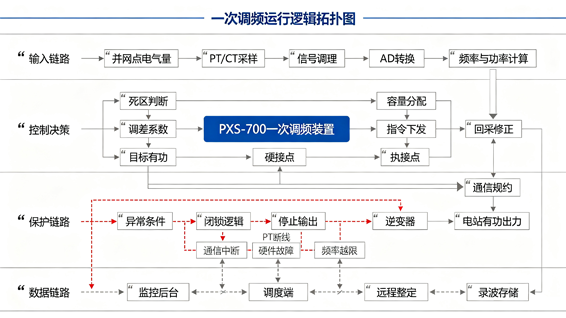

全周期运行工况：从待机到恢复的完整流程

把所有逻辑串起来，就能看到装置完整的运行周期。

正常待机状态下，装置持续采集并网点频率、功率数据，后台同步自检硬件与通信链路，全程不干预电站的正常发电，运维人员几乎感知不到它的运行。

当电网频率出现波动、突破设定死区并通过防抖判断后，装置会在数十毫秒内完成计算与指令下发，进入调频执行阶段。调节过程中，装置会跟随频率的恢复动态调整调节力度，越接近死区阈值，调节速率越平缓，避免出现过冲。

待频率完全回落至死区范围内后，装置也不会立刻将功率拉回原值，而是按照设定的恢复速率平稳回调，让逆变器平滑回归正常出力状态，最大程度减少调节动作对电站发电的影响。

如果运行中触发任何异常闭锁条件，装置会立即切入保护状态，同步触发现场与远程告警，待故障排除后，可自动或手动恢复正常运行模式。

场景化适配：面向现场的细节优化

除了核心的调频逻辑，PXS-700 的很多设计都贴合现场的实际使用需求。
