一、概述
适用于新能源/储能等微网发电场所，可满足低压并网的防逆流保护要求。当发现发电大于负荷用电时，微网发电会向电网供电，由于微网发电的特有属性，在某些场合禁止向电网供电（倒送电），此时需要将微网与电网解列开，如果直接断开并网开关，会形成孤岛运行，存在隐患，最优解决是断开支路并网点直至不再倒送电，当发电小于负荷用电时，装置可合上支路并网点，减少电网用电，最大化利用自有发电，为此我司在消化吸收国内外同类产品先进经验的基础上研制的基于32位ARM Cortex-M4技术的防逆流保护装置，在检测倒送电时及时断开支路并网点。
二、装置特点
采用全汉化2.8寸320*240分辨率65K彩色液晶显示（4.3寸为480*272），人机界面清晰易懂，操作整定极为方便
采用32位ARM Cortex-M4内核，配备高精度的A/D芯片，使得装置性能稳定、运算速快、精度高；
完整的异常记录、事件记录、操作记录，所有信息掉电保持；
完善的自诊断和监视功能，对故障可具体定位，方便调试；
完善的软硬件看门狗，保证装置可靠运行；
完善的在线运行状态监视功能；
高精度的时钟芯片；
配备高速以太网通信接口(支持2路，标配1路)；
标配1路RS485通信接口；
高等级、高品质保证的元器件选用，采用多层板技术和SMT工艺；
三、装置结构
1 结构

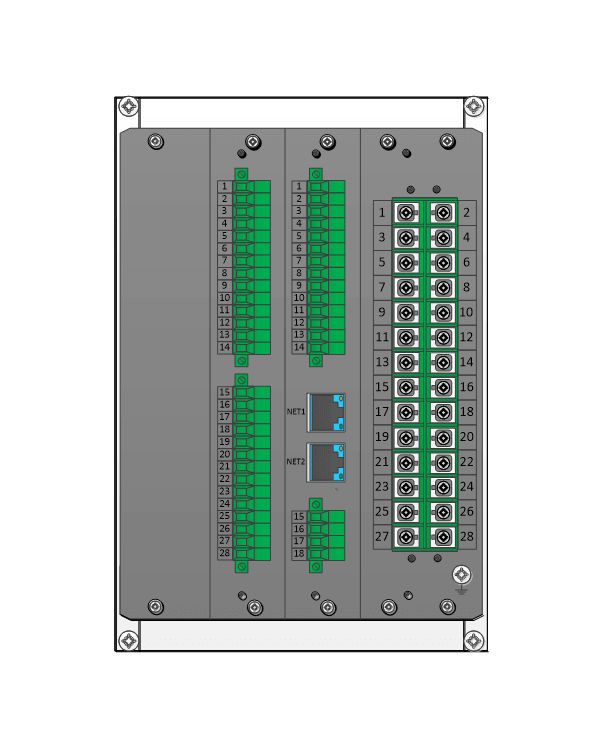

采用5U 、19/3英寸标准机箱，整面板、背插式结构，嵌入式、后接线安装方式，强弱电隔离，大大加强了其产品的电气性能。
2 交流及电源插件
外部电流经隔离互感器隔离变换后，由低通滤波器输入至A/D芯片，CPU经采样数字处理后，构成各种数字式保护继电器，并实时计算各种测量值。
电流采集保护和测量独立，保证了保护电流的宽范围采集及测量电流的精度要求。
电源采用交直流宽电压输入，输出2组完全隔离的直流电压为装置供电。
3 CPU插件
CPU插件主要由以下几部分构成：
CPU系统
CPU系统由32位ARM Cortex-M4内核微处理器、SRAM、EEPROM、Flash等构成。高性能的32位微处理器，大容量的SRAM、EEPROM及Flash，使得该CPU模件具有极强的数据处理及记录能力，可以实现各种复杂的故障处理方案和记录大量的故障数据。EEPROM及Flash用于存储保护定值、故障录波报告、事件等，这些信息在装置掉电后均不会丢失。EEPROM支持不少于1,000,000 次擦写操作，数据可支持保存100年，Flash支持不少于100,000 次擦写操作，数据可至少保存20年。
数据采集系统
数据采集系统由前级高精度滤波阻容器件（电阻精度0.5%，温漂系数50ppm/℃，电容精度1%，温漂系数C0G），高精度的差分A/D转换芯片组成，转换芯片内部包含了采样保持及同步电路，具有转换速度快、采样偏差小、超小功耗及稳定性好等特点，故本装置的采样回路无可调整元件，也不需要在现场作调整，具备高度的可靠性。
开关量输入及输出部分
开入量分为内部开入和外部开入，内部开入采用DC24V光耦隔离输入，电源由装置电源本身提供，外部开入采用稳压控制的光耦隔离，实现交直流220V（或直流110V）直接输入电平。
开出经过高CTR光耦驱动继电器，开出部分I/O经多重闭锁，保证了继电器的稳定可靠。
通信部分
本插件内含通10M/100M以太网接口(标配1路，可扩展至2路)和RS485通讯接口，特殊情况下也可提供光纤接口。
时钟回路
插件内设置了硬件时钟回路,采用的时钟芯片精度高,并配有电池以掉电保持。
另外，CPU插件采用了多层印制板及表面封装工艺，外观小巧，结构紧凑，大大提高了装置的可靠性及抗电磁干扰能力。
4 开关量插件
开关量插件由开出和开入组成。开出由各种继电器提供，其中包括了信号出口、备用出口等。开入采用稳压控制的光耦隔离，实现交直流220V（或直流110V）直接输入电平。
5 人机对话插件（MMI）

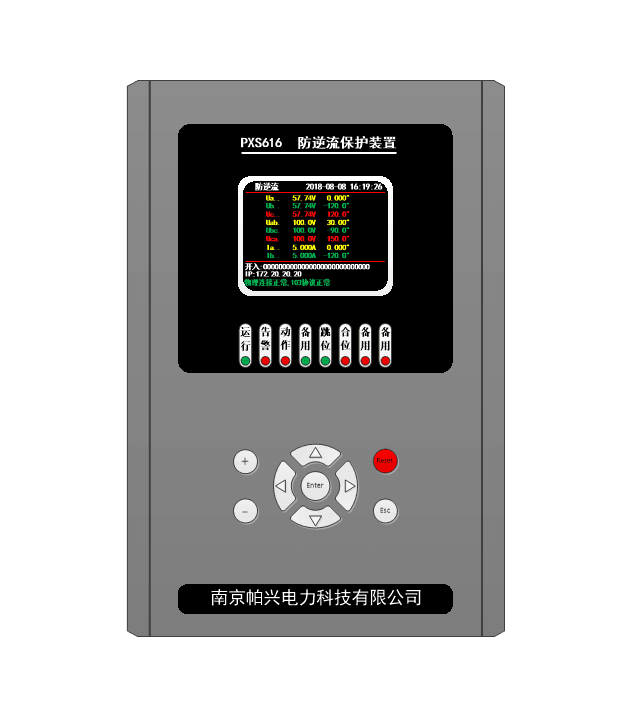

人机对话（MMI）插件采用2.8寸320*240分辨率65K彩色液晶显示，可选配4.3寸480*272分辨率65K彩色液晶显示，可显示一次图，人机界面清晰易懂，配置系列通用的键盘操作方式，使得人机对话操作方便、简单。本插件上还配置了灯光指示信息，使本装置的运行信息更为直观。
