第一章 产品概述
1.1. 应用范围
近年来，大规模储能电站建设快速发展，出现了百兆瓦甚至更大规模的储能电站。这些储能电站的储能变流器（PCS）数量通常达到几十台甚至上百台。同一电站内同时布置如此多的电池组和PCS，就出现了协调控制的问题。此外，传统的AGC/AVC 对储能电站的调节只能满足稳态情况下的有功和无功的秒级调节，远远不能满足系统出现波动时需要的快速响应。因此，需要一个控制装置将所有的PCS集中起来协调控制，提升储能电站在一次调频、源网荷互动、动态无功电压响应等方面的性能，还能控制各个 PCS及电池组的充放电特性，使之达到均衡状态。该装置就是储能协调控制器。
储能协调控制器是一种具备监测并网点的电压、频率和功率，可接受调度和电化学储能电站监控系统的调控指令，对储能电站全站PCS统一快速协调控制，实现整站一次调频、动态无功调压等控制功能的装置。储能协调控制器安装于储能电站，位于EMS（储能监控系统）与 PCS（储能变流器）之间，主要用于协调控制储能电站的多台PCS，实现快速功率跟踪响应、辅助调频、辅助调压等高级控制功能。可以完成对储能电站所有PCS的快速同步调节，大大提高储能电站在一次调频、源网荷互动、动态无功电压响应等方面的性能，保证电网的安全稳定运行。作为储能系统的指挥中枢，储能协调控制器是储能电站的核心设备，肩负着电站设备功率协调控制和信息交互等作用。
1.2. 产品特色

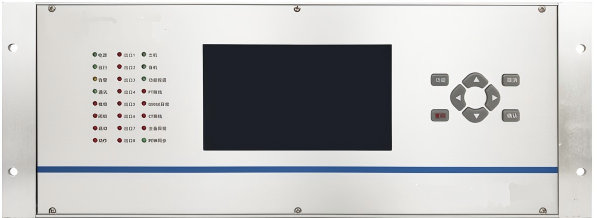

PXS-700储能协调控制器具有以下功能特色：
全国产化自主可控软硬件平台
使用FPGA对GOOSE报文进行硬件过滤和解码，支持多达128台PCS通信能力
强大的通信管理能力，支持多达300个TCP/IP通信连接
监测并网点电压、频率和功率
支持多达8条线路的电气量监测
与调度、EMS和PCS通信
支持4路以太网电口、2路RS-485和6路GOOSE光口
支持IEC104、IEC61850 MMS与调度或EMS通信
支持IEC104、IEC61850 GOOSE协议与PCS通信
支持ModbusTCP/RTU协议与PCS通信
支持PMU通信协议
完备的自检和保护功能
故障录波功能
对时功能：支持NTP和B码对时
主备切换功能
人机交互功能
功能完善的装置调试管理软件
高级应用功能
一次调频
动态无功调压
提供数据接口，可供用户自行添加高级应用功能
64位ARM处理器，支持探针软件安装监视

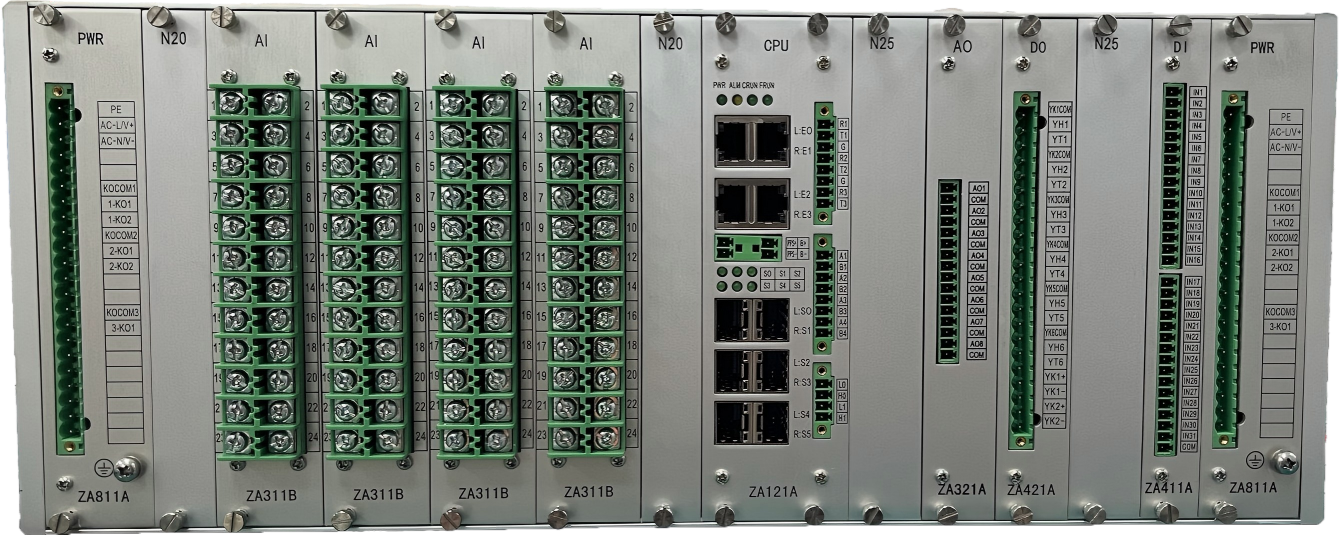

1.3. 配置选型
名称 | 规格/型号 | 丝印编号 | 选配范围 | 选配范围 |
|---|---|---|---|---|
交采模块-AI | PXS-700-Ja(1A) | ZA311A | 0~4 | 0~4 |
PXS-700-Jb(5A) | ZA311B | |||
电源板-PWR | PXS-700-P | ZA811A | 1~2 | 1~2 |
开出板-DO | PXS-700-O | ZA421A | 0~1 | 0~1 |
开入板-DI | PXS-700-Ia(交直流220V) | ZA411A | 30口 | 0~1 |
PXS-700-Ib(交直流110V) | ZA411B | |||
PXS-700-Ic(直流24V) | ZA411C | |||
PXS-700-Ie(交直流220V) | ZA412A | 16口 | ||
模出板-AO | PXS-700-A | ZA321A | 0~1 | 0~1 |
注：旧版的Ia、Id开入板分别是直流220V和交流220V，现在的Ia、Id开入板为同一硬件版本，均同时支持交直流220V。
1.4. 订购产品型号说明
产品型号：
PXS-700-JnPnOnInAn（n表示数字，n为0则前面的字母和0都省略不写）
规则说明：
字母 | 相关说明 |
|---|---|
J | J代表交采板（Ja代表额定电流1A的交采板/Jb代表额定电流5A的交采板），J后面的n代表该型号配置交采板的数量(n为0~3的数字) |
P | P代表电源板，P后面的n代表该型号配置电源板的数量(n为1~2的数字) |
O | O代表开出板，O后面的n代表该型号配置开出板的数量(n为0~1的数字) |
I | I代表开入板（Ia代表交直流220V 30口的开入板，Ib代表直流110V 30口的开入板，Ic代表直流24V30口的开入板，Id代表交直流220V 30口的开入板，Ie代表交流220V 16口带固定耳的开入板），I后面的n代表该型号配置开入板的数量(n为0~1的数字) |
A | A代表模出板，A后面的n代表该型号配置模出板的数量(n为0~1的数字) |
例如：PXS-700-Jb3P2O1Ib1代表所订购PXS-700的型号配置了3块5A的交采板，2块电源板，1块开出板，1块直流110V的开入板。
第二章 技术参数
2.1. 系统参数
四核64位Cortex-A55 CPU，主频1.4GHz（最高1.8GHz）
板载1GB DDR4内存
板载8GB eMMC存储
支持Linux、国产中标麒麟操作系统
IEC104、ModbusTCP协议支持超过300台从站接入，GOOSE协议支持超过128台PCS设备接入
可支持双网组网要求
支持冗余配置，切换时延≤50ms
支持Comtrade录波、CSV录波、TXT录波
支持探针安装监测
支持多达5个以上线程任务和1个中断任务，中断任务的中断间隔1ms
系统支持故障自检及故障自启功能
支持自动SOE记录，误差≤1ms
支持系统设备故障告警、日志查询
电压、电流的采样频率4.8kHz
2.2. 结构参数
机箱结构：铝合金材质结构，良好的抗震性和抗冲击性
表面处理：拉丝
颜色：银白色
重量：≤10kg
尺寸：宽482.6mm*高177mm*深278mm
散热方式：整机无风扇设计
2.3. 机械及环境参数
正常工作温度：-40℃～+70℃
环境温度最大变化率：1℃/min
工作湿度：<95%RH，无冷凝
最大绝对湿度：35g/m³
大气压力：70kPa～106kPa
海拔高度：< 3000m
机箱防护性能：防护等级不低于GB/T4208规定的IP20级要求
2.4. 额定电气参数
额定频率：50Hz
供电电压类型及额定电压：220V（AC/DC）、110VDC
额定功耗：<30W
过载能力：
交流电压：1.4倍额定电压，连续工作；2.0倍额定电压，允许10s
交流电流：2倍额定电流连续工作，施加40倍额定电流维持 1s
2.5. 主要技术指标
2.5.1. 交流采样
交流电压采样标称值：57.7V
交流电流采样标称值：1.0A/5.0A（根据交采板型号）
交流电压电流采样精度：0.1%（标准为误差不超过±0.2%）
频率采样精度：0.002Hz（标准为误差不超过±0.003Hz）
有功功率、无功功率、功率因数采样精度：0.4%（标准为误差不超过±0.5%）
故障电流的输入范围为0~20In（In为额定输入电流）线性范围，10In的故障电流的总误差不大于±3%
2.5.2. 遥信开入
信号输入方式：无源接点
输入回路采用光电隔离
接点电压：DC24V/DC110V/DC220V/AC220V
SOE分辨率：不大于1毫秒
事故时遥信变位传送时间：小于1秒
软件防抖动时间：0-60000毫秒可设
2.5.3. 遥控开出
继电器类型：出口继电器
输出形式：无源接点
最高工作电压：440V@AC、300V@DC
连续载流能力：12A@24VDC、12A@250VAC
动作时间< 15ms
返回时间< 5ms
寿命：8A@250VAC (cosф=1)不低于30000次，8A@30VDC不低于10000 次
2.5.4. 电源
装置电源：AC220V/DC220V/DC110V，允许偏差-20％～+20％。
2.5.5. 可靠性
平均无故障时间不小于50000小时。
