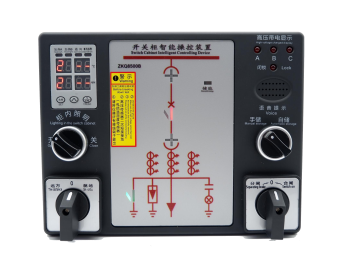

PTX系列操显装置

一、适用范围

PTX 智能操控装置适配 3～35kV 户内中置柜、手车柜、固定柜、环网柜，广泛应用于变电站、工矿配电室、光伏升压站、地产配电房高压柜体，集成传统模拟牌、带电显示器、温湿度控制器、操作按钮、数显仪表功能，简化开关柜二次面板布局，是高压柜智能化标配产品。

二、产品特点

采用工业级主控芯片与高精度采样器件，整机经过全套型式试验与 10 项电磁兼容抗扰测试，高低温、强电磁干扰环境运行稳定；一体化面板嵌入式设计，安装开孔标准化，替换柜体零散元器件，缩短成套接线工期；分数码管、液晶两款机型，功能模块化选配，可按需叠加无线测温、回路电参量采集功能；自带标准 RS485 通讯，兼容 Modbus-RTU 协议，方便接入后台监控系统实现远程运维。

三、主要功能

一次回路动态模拟显示

高亮 LED 动态指示断路器分合闸、手车工作 / 试验位置、接地开关分合、弹簧储能状态，实时还原一次主接线运行工况。

高压带电与防误管控

高压带电显示、验电核，带电时输出电磁闭锁信号，实现五防联锁；搭配智能语音防误告警，误入带电间隔、误操作时语音提示预警。

柜内环境智能管控

实时采集温湿度，自动启停加热器、散热风机，实现除湿、控温，温湿度异常、传感器断线自动告警；人体感应触发柜内照明，方便现场检修。

就地操作功能

面板集成分闸、合闸、储能、远方 / 就地切换按键，就地实现开关柜一次设备操作控制。

测控与通讯

标配三相电压、电流等电量采集；选配多节点无线测温，监测断路器触头、母排温度；RS485 上送状态、温度、电参量至自动化后台。

四、技术参数

五、安装方式

标准柜体面板嵌入式安装，通用开孔尺寸，适配主流 KYN、XGN 等柜型。
