第 1 章 概述
1.1 应用范围
随着新能源发电和特高压直流输电工程的不断推广，电网频率控制特性的结构性困境日趋明显，而且特高压直流闭锁或功率骤降引发的系统频率稳定风险也越发凸显，频率安全问题未来将在一定程度上成为制约新能源大规模并网和有效消纳的重要因素，加快推进新能源场站参与电网快速响应工作具有重要意义。

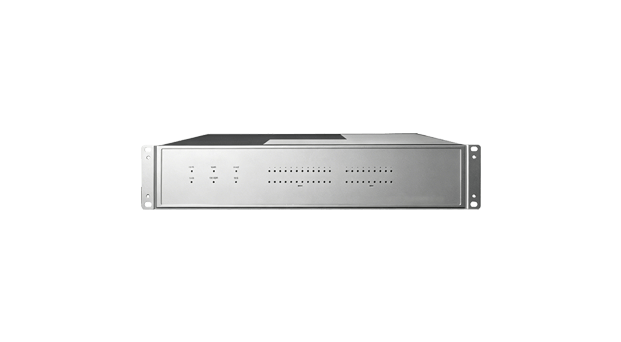

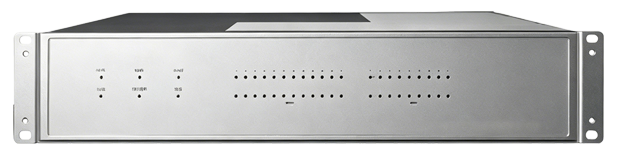

PXS-700新能源一次调频控制装置是一款安装在新能源场站，集成数据采集、数据处理、通信及一次调频控制等功能为一体，从而实现新能源场站一次调频功能。
1.2 功能配置
PXS-700新能源一次调频控制装置共提供了表 1- 1 中所列的典型配置供工程配置选择，配置简要介绍如下：
表 1- 1 PXS-700新能源一次调频控制装置
序号 | 型 号 | 功能 | 适用场合 |
|---|---|---|---|
1 | PXS-700 | 1、 标准上架式2U装置2、 采样：单台装置最大可采集2组电压、2组电流，提供6路直流模拟信号输出3、 开关量：支持开关量接入，支持失电告警等硬接点信号输出4、 接口：支持 4个百兆电口，支持宽频/PMU规约、ICE60870-5-104、IEC61850等通信规约5、 拓展功能：支持双纵向加密功能，支持AGC/AVC群控群调功能，支持探针，支持网络安全监测功能，支持数据透功能，支持双4G/5G无线通讯或者有线通道； | 适用于新能源厂站的一次调频控制（风电场、集中式光伏、储能电站） |
1.3 产品特点
◼ 采用高性能的国产ARM 8核硬件设计平台；
◼ 功能模块按照标准化插件设计，可根据需要灵活配置组合；
◼ 采用整体面板、全封闭机箱，强弱电严格分开，同时在软件设计上采取相应的抗干扰措施， 装置的抗干扰能力大大提高；
◼ 完善的对时功能，支持 IRIG-B 码精确对时；
◼ 16位同步A/D高速高精度采样，动态快速测量算法，测量精度高；
◼ 支持 4个千兆电口；
◼ 支持IEC61850、IEC104规约通信；
◼ 完善的装置自检策略，支持设备自身的状态监测；
◼ 基于安全可靠的嵌入式实时操作系统设计，系统运行稳定可靠。
◼ 支持容器部署。
第 2 章 技术参数
2.1 基本参数
CPU性能 | 采用工业级8核宽温处理器，主频1.8G，6Tops AI算力 |
存储性能 | 内存：最大支持8G，片内EMMC：最多支持64G，支持SATA扩展，最高可达1T |
对时 | 支持电B码对时，支持SNTP网络对时 |
装置采样率（数字量输入） | 4000Hz |
电压幅值测量误差 | ≤0.2% |
电流幅值测量误差 | ≤0.2% |
频率测量误差 | ≤0.002Hz（最新版本程序可稳定在0.001HZ） |
有功及无功功率测量误差 | ≤0.5% |
直流量量测精度 | ≤0.2% |
频率变化率测量误差 | ≤0.01Hz/S |
实时数据刷新间隔 | 20ms |
平滑数据刷新间隔 | ≤140ms |
2.2 装置电源
额定电压 | 双通道110V- 220V 交直流宽幅电源或9-36V直流电源 |
输入范围 | 80%~120% |
纹波 | 按 GB/T17626.17-2005 （ IEC61000-4-17:2002）， 最大为直流电压值的15% |
电压跌落及直流中断 | 按 GB/T7261-2008 中10.4的规定，直流电源中断500ms、电压缓升缓降符合标准验收准则。跌落60%可保证500ms装置不会重启 |
功耗 | <15W |
2.3 开关量输入
遥信通道 | 最高支持8路 |
回路电压 | 24VDC、110VDC、220VDC |
SOE分辨率 | 1ms |
耐压水平 | 2kVAC |
2.4 开关量输出
遥控通道 | 最大支持4路 |
输出形式 | 无源干接点 |
最大工作电压 | 250VAC/DC |
开触点耐压 | >1000VAC rms |
接通电流 | 5A |
过载能力 (200ms) | 50A |
动作时间 (典型/最大) | 5ms/10ms |
返回时间 (典型/最大) | 8ms/10ms |
接点抖动时间 | <1ms |
断弧能力 (at 250Vdc) | 0.2A 纯阻性 0.05A 阻抗性 (L/R=40ms) |
带载机械寿命 | 100,000 次 |
空载机械寿命 | 10,000,000 次 |
2.5 机械结构
机械尺寸 (宽×高×深) | 482.5mm×88 mm×314mm，2U标准高度19英寸机箱 |
安装尺寸(宽×高×深) | 450mm×89mm, M6 螺丝 |
安装方式 | 嵌入式安装 |
颜色 | 银灰 |
机箱材料 | 铝合金 |
接线端子位置 | 装置下面 |
重量 | 大约 3kg |
2.6 环境条件参数
工作温度范围 | -25°C~+70°C |
贮存运输温度范围 | -40°C~+85°C |
正常工作相对湿度 | 5%~95%, 设备内部既不凝露， 也不结冰 |
大气压力 | 60kPa~140kPa |
海拔 | <3000 米 |

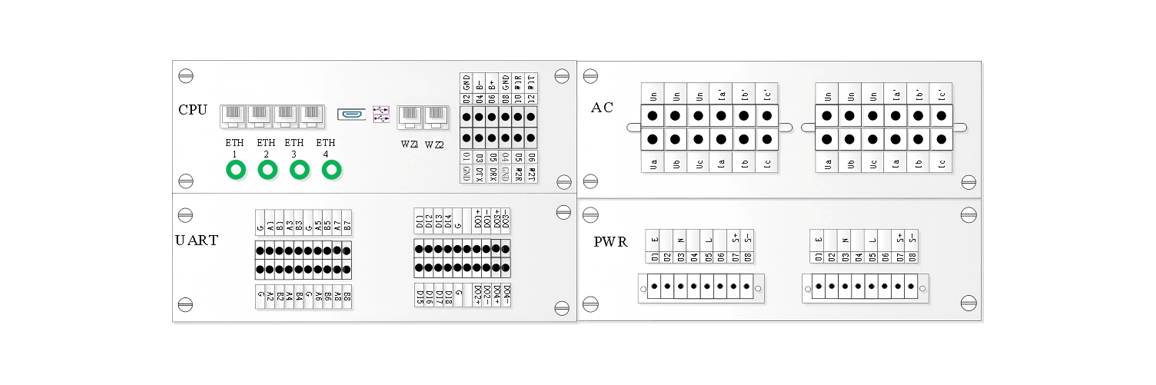

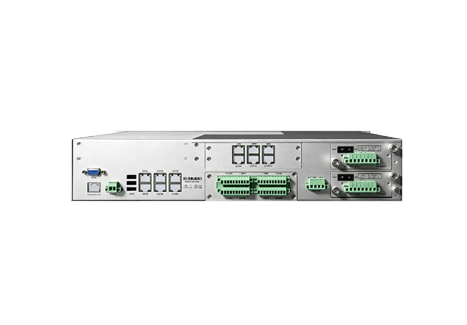

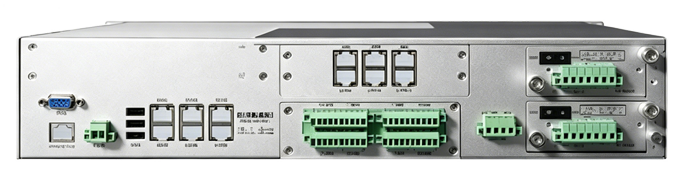

2.7 通信端口
通信端口 | 通信端口 | 通信端口 | 通信端口 |
以太网 | 端口个数 | 4 | |
接口形式 | RJ-45 | ||
传输速率 | 100Mbps | ||
传输标准 | 100Base-TX | ||
传输距离 | <100m | ||
通信规约 | IEC 61850，IEC 60870-5-104 | ||
CAN、RS485端口 | 端口个数 | 8 | |
RS-485/RS232 | 通信速率 | 最高115200 | |
无线传输端口 | 端口个数 | 1 | |
4G/5G | 网络制式 | 全网通 | |
Wifi | 端口个数 | 1(可选配) |
