在我国电力系统智能化建设的进程中，配电网作为直接面向终端用户的关键环节，其自动化、数字化水平直接决定了供电可靠性与运维管理效率。开闭所、开关站、环网柜、电缆分界室等配网站所，是配电网中数量最多、分布最广的核心节点，长期以来，这类站所存在设备分散、数据采集难度大、故障处置响应慢、运维成本高等行业痛点，传统的终端设备已难以适配配电网智能化升级的核心需求。在此背景下，具备数据采集、故障识别、远程控制、通信传输等一体化功能的配网自动化终端 DTU，已成为实现配网全维度管控、提升供电可靠性的核心设备，也是配电网自动化建设中不可或缺的关键组成部分。
产品概述与核心设计架构
PXS-230 站所终端 DTU，是南京帕兴电力科技有限公司严格遵循国网一二次融合环网柜技术规范要求，针对配网站所的实际应用需求自主研发的新一代配网自动化终端设备。该装置适用于配电系统中开闭所、开关站、电缆分界室、环网柜、配电室等多种应用场合，可完成配电网实时运行数据的采集、处理与分析，通过光纤、载波、无线等通信通道将数据上传至配网主站，同时接收主站下发的遥控命令，实现就地馈线故障识别，与配网主站配合完成多条线路的采集与控制、故障检测、故障定位、故障区域隔离及非故障区域恢复供电，有效提升配电网的供电连续性与可靠性。
装置采用先进的数字信号处理技术、高速工业网络通信技术、多 CPU 集成技术、嵌入式工业芯片组和多任务实时操作系统，具备极强的稳定性、可靠性与实时性。硬件层面采用高精度 16 位 A/D 转换芯片，电流、电压测量精度可达 0.2 级，功率测量精度达 0.5 级，一周波采样高达 128 点，远超国网要求的 80 点标准，可实现对配网运行数据的高速、精准采集，支持就地暂态接地判断，就地相间故障最短处理时间小于 40ms，为故障的快速识别与处置提供了坚实的硬件支撑。
在结构设计上，装置采用 19 英寸 4U 标准机箱，搭配流行的模块化前插拔式结构，具备小型化、进深浅、安装便捷的特点，整机最大支持 16 回线路接入，每回线路可配置 3 路遥测、5 路遥信、2 路遥控，功能增减可通过插件拔插实现，即插即用且支持热拔插，可根据不同站所的实际规模灵活配置，适配性极强。装置整机设置 12 个插槽，采用标准化的插槽规则设计，0 号插槽固定为电源板，7 号插槽固定为主控板，其余插槽可按需配置开出板、开入板、采样板、辅助板等功能组件，模块化的设计不仅便于现场安装调试，也为后续的功能升级与设备维护提供了极大便利。
全场景适配能力与核心功能落地

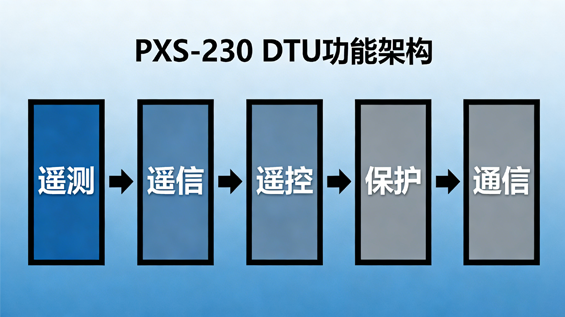

PXS-230 站所终端 DTU 凭借完善的功能配置与灵活的适配能力，可全面覆盖配电网中各类站所的应用需求，在不同场景中均能发挥稳定的性能表现。在城乡电网开闭所与开关站场景中，装置可实现对多回线路的集中化管控，完整的三遥功能可完成母线电压、线路电流、功率等全维度电参量的实时采集，开关位置、设备状态等遥信信息的精准捕捉，以及断路器分合闸的远程遥控操作，同时支持继电保护功能，内置速断保护、过流保护、过负荷保护、二段零序过流保护、过流加速保护、零序加速保护等完整的保护逻辑，最多支持三次重合闸，可在故障发生时快速动作，有效缩小故障影响范围。
在工业园区与工矿企业配电站所场景中，装置可适配工业生产连续供电的严苛需求，其内置的电压型配网功能，可实现失压分闸、延时顺送 / 逆送的分段开关 S 功能，以及环网点联络开关 L 功能，可精准完成故障区域的快速隔离与非故障区域的供电恢复，最大限度减少停电对生产运营的影响。同时装置具备完善的越限告警功能，可对电流、电压的越上限、越下限情况进行实时监测与事件记录，所有事件均带精准时标，主站通信异常时可自动保存未确认及未上送的 SOE 信息，通信恢复后自动补传，确保运行数据与事件信息的完整可追溯。
在城市商业综合体、市政公用设施环网柜与配电室场景中，装置可适配分散化、小规模的站所运维需求，其具备的多主站通信能力，可同时对接多个配网主站系统，支持 DL/T 634.5101-2002、DL/T634.5104-2002、MODBUS 等多种行业标准通信规约，配备 3 路 RS232、3 路 RS485、2 路 10M/100M 自适应以太网接口，可灵活适配现场的通信组网需求。同时装置支持 GPS B 码对时、SNTP 网络对时、规约对时等多种对时方式，可实现全站设备的时间同步，为故障分析与事件溯源提供精准的时间基准。
现场运维优势与技术性能保障
PXS-230 站所终端 DTU 在设计过程中，充分考虑了配网站所现场运维的实际痛点，从硬件性能、环境适应、维护便捷性等多个维度进行了全面优化。装置以最高等级通过了国家级电磁兼容室雷击浪涌、电磁辐射、瞬变干扰等 12 个项目的 EMC 试验，采用多级隔离和良好的屏蔽措施，组屏无需任何外部抗干扰措施，整机无可调节元件，选用高精度、高稳定的工业级器件，避免因环境改变或长期运行造成的参数偏差，真正实现免调节、易维护。
在环境适应性上，装置可在 - 40℃～+75℃的宽温环境中正常工作，相对湿度适应范围覆盖 5％～100％，可适应高海拔、高温差、高湿度等各类复杂的现场环境，贮存、运输极限环境温度同样可达 - 40℃～+75℃，具备极强的环境耐受能力。装置的绝缘性能、机械性能、过载能力均严格遵循国家相关标准设计，电流回路可承受 2 倍额定电流连续工作，20 倍额定电流允许 1s，电压回路可承受 1.2 倍额定电压连续工作，2 倍额定电压允许 1s，充分保障了设备在电网工况波动时的稳定运行。
在运维便捷性层面，装置配备 160×160 图形式全中文显示人机界面，显示内容丰富，人机交互友好，可在本地完成装置状态查看、参数整定、定值修改、事件记录查询等全部操作。配套的维护工具软件提供装置通道配置、定值参数设置、转发点表配置三大核心配置功能，各类工程应用均可通过组态完成，无需修改程序，大幅提升了现场投运的效率。同时装置具备完善的自检功能，各类运行异常都有详细的日志记录，可存储操作记录、错误记录、遥信记录、SOE 记录等各类日志各 1000 条，并可上传至主站，便于运维人员快速排查设备异常。装置还内置测温系统，可对装置内部环境状态进行实时监测，同时具备符合国调相关要求的非对称密钥技术单向认证功能与完善的维护权限管理，需通过权限认证才可进行维护操作，充分保障了设备的运行安全与信息安全。
随着我国配电网自动化建设的持续深入，配网站所的智能化改造进程不断加快，对高性能、高可靠性的配网自动化终端设备的需求也持续增长。PXS-230 站所终端 DTU 凭借完善的功能配置、灵活的场景适配能力、稳定的运行表现与便捷的运维特性，可全面适配各类配网站所的建设与改造需求，为配电网的智能化管控提供可靠的设备支撑，也将持续助力我国配电网供电可靠性与运维管理效率的全面提升。
