在现代电力系统的运行体系中，直流操作电源是保障电网控制、保护与应急供电的核心基础，而直流屏作为实现直流电源稳定供给的核心设备，更是被称作电力系统的 “安全心脏”。无论是发电厂、变电站的核心控制回路，还是工矿企业、轨道交通的供配电系统，直流屏都承担着为断路器分合闸操作、继电保护装置、自动化仪表、应急照明系统提供不间断直流电源的关键职能，是电力系统安全稳定运行不可或缺的重要组成部分。随着我国电力工业的持续发展，以及电网自动化、智能化水平的不断提升，直流屏设备也朝着智能化、模块化、高可靠性的方向持续升级，成为配电网建设与改造中的核心配套设备。
产品概述与核心定位
直流屏全称智能高频开关直流电源系统，也常被称作交直流电源屏柜，是应用在电力机房、配电站点内的核心电源设备。其核心作用是在电网正常运行与故障工况下，都能持续、稳定地为电力系统的控制负荷、动力负荷以及直流事故照明负荷提供不间断直流电源，是电力系统控制、保护动作能够可靠执行的基础保障。在电网发生停电、故障等极端工况时，直流屏能够依靠配套的蓄电池组持续供电，确保断路器分合闸、继电保护动作、故障信号传输等关键操作能够正常执行，最大限度避免故障范围扩大，保障电力系统的安全稳定。
南京帕兴电力科技有限公司深耕电力电源领域多年，针对不同应用场景的供电需求，形成了完善的直流屏产品矩阵，核心包含 2.2 米标准立柜系列、壁挂模块系列两大主流品类，同时配套有直流屏系统通用组件系列，可全面适配不同规模、不同工况的直流供电需求，产品广泛应用于电力、交通、工矿、市政等多个领域，为各类供配电系统提供安全、可靠、稳定的直流电源保障。
核心结构与系统组成
智能直流屏采用模块化的设计理念，整体系统由多个功能单元协同组成，各单元既相互独立又紧密配合，共同实现直流电源的稳定输出与系统的智能化管控。一套完整的直流屏系统，主要由交流输入配电单元、充电模块整流单元、降压单元、直流输出配电单元、智能监控单元、绝缘监测单元六大核心部分组成，同时可根据应用需求扩展电池巡检单元、支路绝缘检测单元、开关量单元等功能模块，实现更精细化的系统管理。
其中，充电模块是直流屏的核心功率单元，采用软开关技术设计，负责将输入的交流电转换为稳定的直流电，为直流母线供电，同时为蓄电池组进行充放电管理，模块采用 N+1 冗余模块化设计，可根据系统容量灵活配置，扩容便捷，单模块效率可达 95% 以上，具备优异的电气性能与电磁兼容性。智能监控单元是整个系统的 “大脑”，以高性能单片机为核心，可对系统各项运行参数进行在线实时检测与故障报警，支持全中文人机界面操作，同时配备标准串行通讯接口，可实现遥测、遥控、遥信、遥调的 “四遥” 功能，适配配电网无人值守的运维管理需求。
除此之外，系统配套的蓄电池组是直流屏的应急储能核心，可适配铅酸蓄电池与锂电池两大品类，在市电正常时储存电能，市电中断时释放电能，保障直流电源的不间断供给；绝缘监测单元可实时检测母线绝缘电阻，在出现接地故障时及时发出告警信号，避免系统绝缘下降带来的运行风险；C 级防雷器则可有效吸收电网浪涌与高次谐波的影响，提升系统在复杂电网工况下的运行稳定性。
核心功能与技术特点
直流屏系统的核心价值，在于为电力系统提供持续、稳定、可靠的不间断直流电源，围绕这一核心需求，现代智能直流屏形成了完善的功能体系与技术优势。在电源管理方面，系统支持双路交流输入自动切换，当一路市电中断时，可无缝切换至另一路市电供电，市电完全中断时，自动切换至蓄电池组供电，市电恢复后，系统可自动恢复正常运行，全程无需人工干预，真正实现无人值守。
在蓄电池管理方面，系统具备完善的智能化电池管理功能，可自动实现蓄电池均充、浮充运行状态的转换，精准控制充放电过程，避免电池过充、过放，有效延长蓄电池的使用寿命。同时可通过扩展电池巡检单元，实现对单节电池电压、电池组环境温度的实时检测，及时发现电池异常并发出告警，保障储能环节的可靠性。
在安全防护方面，系统具备过压、欠压、过流、短路、过热等完善的保护功能，可在系统出现异常工况时快速动作，保障设备与负载的安全；母线绝缘监测功能可实时监测系统绝缘状态，在出现接地故障时及时告警，避免直流系统接地引发的保护误动、拒动问题；系统标配 C 级防雷装置，可有效抵御电网浪涌冲击，适应复杂的电网环境。
在运维便捷性方面，系统采用全中文人机交互界面，可实时显示系统运行参数、故障信息、电池状态等内容，操作灵活便捷；模块化的设计让各功能模块支持热插拔，无需系统停机即可完成模块的更换与维护，大幅降低了运维难度与停机时间；通过标准通讯接口，可无缝对接各类配电自动化系统，实现远程监控与管理，充分适配现代电网智能化运维的发展需求。
适用环境与场景应用
直流屏的应用场景覆盖了电力生产、传输、使用的全链条，在室内安装环境下，设备可在 - 10℃至 + 45℃的环境温度范围内稳定工作，适配海拔不超过 2400m、日平均相对湿度不大于 95% 的应用环境，安装地点无强烈震动与冲击，无强电磁干扰，无火灾、爆炸危险及严重化学腐蚀的场所，可全面适配各类室内配电站点的安装需求。

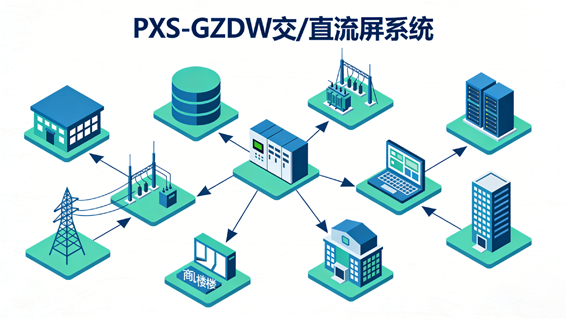

在具体应用场景中，直流屏最核心的应用领域为电力系统的各级变电所、变电站，以及火力、水力发电厂，是站内断路器操作、继电保护、自动化控制的核心电源保障；在轨道交通领域，直流屏可为地铁、铁路供电系统的断路器分合、二次回路设备提供不间断直流电源，保障轨道交通的运营安全；在工矿企业领域，可适配各类工矿企业的供配电系统，为生产厂区的配电保护、应急供电提供可靠支撑；除此之外，在银行金融、电信通讯、医院、学校、高档写字楼、市政公用设施等对供电连续性要求较高的场景中，直流屏也作为核心应急电源设备，保障关键负荷的不间断供电。
针对小型开关站、小型用户变电站等小容量直流供电需求，壁挂式直流电源系统采用一体化设计思想，将整流模块、监控单元、降压单元、交直流配电集成于一体，只需外接蓄电池即可构成完整的直流操作电源系统，外形尺寸小巧，安装方式灵活，可完美适配小容量站点的应用需求，最大可构成 38AH/220V 及以下的直流系统，或 65AH/110V 以下的直流系统。
核心技术参数与选型规范
主流的 2.2 米标准立柜系列直流屏，核心技术参数可覆盖绝大多数中大型配电站点的应用需求，其交流输入电压支持 380V±10%、频率 50Hz±10%，直流输出电压范围分为 99V-143V、198V~286V 两大系列，额定输出电流覆盖 5A 至 300A，可根据站点负荷灵活选型；蓄电池额定容量适配 10AH 至 300AH，输出限流可在额定电流的 10%-105% 范围内整定，整机噪声小于 55dB，防护等级不低于 IP30，标准柜体外形尺寸为 2260×800×600mm，可适配绝大多数配电房的安装条件。
壁挂模块系列直流屏，核心适配小容量直流供电场景，交流输入支持 220V±15%，同时可适配 PT100V 输入，输出电压在 190V-260V（220V 系统）、95V-130V（110V 系统）范围内连续可调，单模块效率不低于 92%，稳压精度可达 0.5%，稳流精度不大于 1%，纹波系数不超过 ±0.5%，整机可闻噪声小于 50dB，标准壁挂箱体外形尺寸为 700mm×600mm×265mm，安装方式灵活，占地面积小，完美适配小型站点的安装需求。
随着我国电力系统智能化建设的持续推进，直流屏作为电力系统的核心基础电源设备，其技术水平与应用规模也将持续提升。南京帕兴电力科技有限公司也将持续深耕电力电源领域，不断优化产品性能，完善产品矩阵，为各类供配电场景提供更安全、更可靠、更智能的直流电源解决方案，助力我国电力行业的高质量发展。
