随着分布式新能源在电力系统中的接入规模持续扩大，以及工业领域非线性负荷设备的广泛应用，配电网中的谐波、电压波动、三相不平衡等电能质量问题日益凸显，不仅会影响用电设备的正常运行，还会对配电网的安全稳定运行造成潜在影响。精准、全面的电能质量监测，成为保障配电网供电品质、防范电能质量风险的核心前提，南京帕兴电力科技有限公司研发生产的 PXS-612 数字式电能质量监测装置，凭借先进的技术架构与完善的监测功能，成为各类配电场景中电能质量监测的核心设备，本篇百科将从多个维度对该装置进行全面、专业的解读，为行业应用与设备运维提供完整的参考依据。
装置基础定位与适用范围
PXS-612 数字式电能质量监测装置，是南京帕兴电力科技有限公司在消化吸收国内外同类产品先进经验的基础上，基于 32 位 ARM Cortex-M4 技术研发的高性能电能质量监测设备。装置核心针对分布式光伏并网给配电网带来的电能质量影响问题设计，可实现对配电网电能质量指标的全维度、高精度监测，为光伏发电并网、工业配电、市政供电等场景提供全面的电能质量数据支撑。
装置适用于 20kV 及以下电压等级的配电网节点，可广泛应用于分布式光伏电站、工业制造厂区、商业综合体、市政基础设施配电网、新能源充换电站等各类场景，无论是新建配电项目的电能质量监测体系搭建，还是老旧配电网的电能质量改造升级，都能实现灵活适配，为电能质量分析、治理方案制定、电网运行管控提供精准、可靠的数据基础。
核心硬件架构与产品特性

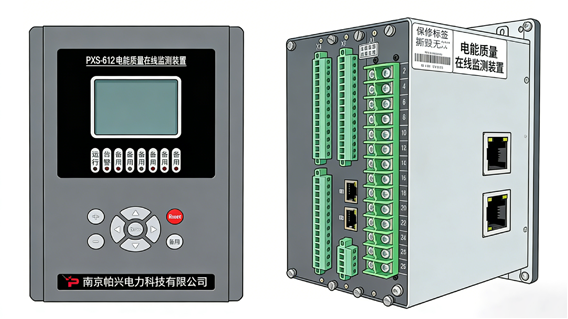

PXS-612 数字式电能质量监测装置采用 5U、19/3 英寸标准机箱，整面板、背插式结构，搭配嵌入式、后接线的安装方式，实现了强弱电的物理隔离，大幅提升了设备的电气性能与运行稳定性。装置核心搭载 32 位 ARM Cortex-M4 内核微处理器，配合大容量的 SRAM、EEPROM 及 Flash 存储芯片，具备极强的数据处理与记录能力，可实现复杂的电能质量数据运算，同时完整记录大量的故障数据与运行事件，其中 EEPROM 支持不少于 100 万次擦写操作，数据可保存 100 年，Flash 支持不少于 10 万次擦写操作，数据可至少保存 20 年，所有异常记录、事件记录、操作记录均可实现掉电保持。
PXS-612 数字式电能质量监测装置在数据采集系统方面，配备高精度差分 A/D 转换芯片，前级采用高精度滤波阻容器件，电阻精度 0.5%，温漂系数 50ppm/℃，电容精度 1%，温漂系数 C0G，转换芯片内部集成采样保持及同步电路，具备转换速度快、采样偏差小、功耗低、稳定性强的特点，整个采样回路无可调整元件，无需在现场进行校准调整，具备高度的运行可靠性。装置的电流采集回路实现保护与测量独立设计，既保证了保护电流的宽范围采集能力，也充分满足了测量电流的高精度要求。
PXS-612 数字式电能质量监测装置在人机交互方面，采用全汉化 2.8 寸 320240 分辨率 65K 彩色液晶显示，可选配 4.3 寸 480272 分辨率 65K 彩色液晶显示，可显示配电一次图，人机界面清晰易懂，搭配通用的键盘操作方式，现场操作与整定极为便捷，面板同时配置灯光指示信息，可直观展示装置的运行状态。电源模块采用交直流宽电压输入设计，可输出 2 组完全隔离的直流电压为装置供电，额定装置电源支持 DC220V、DC110V、AC220V 或 AC127V，可根据项目需求定制，适配不同现场的供电环境。
PXS-612 数字式电能质量监测装置在通信与对时方面，标配 1 路 10M/100M 以太网接口，可扩展至 2 路，同时标配 1 路 RS485 通信接口，特殊情况下可提供光纤接口，支持 IEC870-5-103、Modbus-RTU 通信协议，可顺畅接入各类电力监控系统与配电自动化系统。装置内置高精度时钟芯片，配备掉电保持电池，同时支持网络对时、IRIG_B 直流码对时，可保证装置时钟与系统时钟的精准同步。装置还配备完善的自诊断和监视功能，可对故障进行具体定位，方便现场调试，同时搭配完善的软硬件看门狗，可有效规避装置运行死机问题，保障设备长期可靠运行。
全维度监测功能体系
PXS-612 数字式电能质量监测装置构建了完善的电能质量监测功能体系，可全面覆盖国家电能质量相关标准规定的各项指标监测需求，同时具备暂态扰动捕捉与录波功能，实现对配电网电能质量的全时段、全维度监控。
PXS-612 数字式电能质量监测装置在基础指标监测方面，可实现电压偏差监测，实时计算三相相电压和线电压，以 3s 为基本记录周期进行有效值计算，可统计指定时间间隔内的电压合格率、电压越限率、电压偏差最大值、最小值、平均值与 95％概率大值，可设置电压偏差门槛值，越限时自动生成事件日志并记录相关数据。频率偏差监测功能的测量误差可达 ±0.01Hz，具备完整的记录、统计与事件记录功能，可精准捕捉电网频率的细微波动。电压、电流不平衡度监测功能可通过实时采集的三相电压、电流数据，软件合成正序、负序分量，精准计算并输出电压、电流的不平衡度数值，满足三相不平衡度的监测与越限告警需求。
PXS-612 数字式电能质量监测装置的谐波监测是核心功能之一，装置对电压、电流采样值进行 FFT 分解，采用频率自动跟踪补偿技术，消除了频率泄漏问题，避免了基波频率偏离额定值情况下的测量误差，谐波测量精度达到国标 A 级标准。装置可实时计算电压、电流的总谐波畸变率，2～25 次谐波的含有率、幅值、相位，以及各次谐波的有功、无功功率等数据，同时具备完善的谐波越限告警功能，可全面覆盖配电网谐波监测的各项需求。
PXS-612 数字式电能质量监测装置针对电压波动和闪变监测，可精准计算电压波动值，按照国标要求每 10 分钟保存一个电压波动记录，取 10 分钟内的最大值进行存储。闪变监测方面，可完成短时间闪变严重度与长时间闪变严重度的计算，短时闪变以 10 分钟为一个记录周期，长时闪变以 2 小时为一个记录周期，电压波动与闪变的测量误差均不超过 ±5%，完全符合国标相关监测要求。
PXS-612 数字式电能质量监测装置还具备完善的暂态扰动监测功能，可实时监测暂态过电压、电压骤降、电压短时中断、瞬态过电压等各类暂态扰动事件，通过专用检测算法，精准判断扰动发生的时刻、幅度、相位变化与持续时间，同时在检测到扰动后立即启动波形捕捉与录波功能，记录扰动前至扰动结束后的完整电压波形，为电能质量扰动事件的分析与溯源提供完整的数据支撑。
核心技术参数与合规标准
PXS-612 数字式电能质量监测装置的核心技术参数均符合国家电力行业与电能质量相关标准要求，额定交流电流支持 5A/1A 自适应，可根据项目需求订货注明；额定相电压支持 57.7V 或 100V，适配 Y 和 VV 两种接线方式；额定频率支持 50Hz 或 60Hz，可根据使用场景定制。装置的精确工作范围覆盖电流 0.04In～6In，电压 0.5V～120V，频率 0.9Fn～1.1Fn，可适配配电网正常运行与故障状态下的全范围数据采集需求。
测量精度方面，装置交流量测量精度不超过 ±0.2%，有功、无功功率测量精度不超过 ±0.5%，频率分辨率不超过 0.01Hz，可充分满足电能质量监测的高精度要求。功率消耗方面，直流工作电源正常工作时不大于 10W，保护动作时不大于 15W；交流电流回路在 In=5A 时功耗小于 1VA / 相，In=1A 时功耗小于 0.5VA / 相；交流电压回路功耗小于 0.5VA / 相，设备整体运行能耗处于行业优秀水平。
开关量输入支持无源接点输入，工作电压适配 AC、DC220V 或 DC110V；开出接点额定载流容量为 1250VA，动作寿命可达 100000 次，可满足现场告警信号输出、联动控制等各类需求。环境适应能力方面，装置正常工作温度范围为 - 10℃～+55℃，贮存温度范围为 - 25℃～+80℃，相对湿度适应范围为 5%～95%（不凝露），大气压力适应范围为 80kPa～110kPa，可适配国内大部分地区的现场运行环境。
安全性能方面，在正常试验大气条件下，装置带电电路部分和非带电金属及外壳之间，以及电气无联系的各电路之间，绝缘电阻值不小于 100 MΩ；可承受频率 50Hz、电压 2000V、历时 1min 的工频耐压试验，以及 1.2/50μs 标准雷电波、开路试验电压 5kV 的短时冲击电压试验，无绝缘损坏与元器件损坏现象。装置通过了静电放电抗扰度 4 级、电快速瞬变脉冲群抗扰度 4 级、浪涌冲击抗扰度 4 级、工频磁场抗扰度 5 级等多项电磁兼容试验，具备极强的抗干扰能力，可在复杂的工业电磁环境中保持稳定运行。
装置的设计、生产与试验全面遵循现行的国家电能质量与电磁兼容相关标准，包括 GB/T14549、GB12326、GB/T15543、GB/T12325、GB/T15945 等电能质量专项标准，以及 GB/T17626 系列电磁兼容标准，产品性能与质量完全符合行业规范要求，可在各类正规电力工程项目中合规应用。
安装运维与场景适配
PXS-612 数字式电能质量监测装置采用嵌入式后接线安装方式，强弱电隔离设计，端子定义清晰规范，安装与接线流程便捷，适配各类标准配电屏柜的安装需求。装置具备完善的定值整定功能，可根据现场监测需求，灵活设置各项电能质量指标的越限门槛值，适配不同场景的个性化监测需求。
日常运维过程中，现场人员可通过装置面板的液晶界面与键盘，完成定值整定、实时数据查看、事件记录查询、装置状态自检等各类操作，也可通过以太网或 RS485 通信接口，将装置接入后台监控系统，实现远程数据调取、参数配置与运行状态监控。装置可完整记录装置上电、硬件异常、各类电能质量越限告警、参数设置等各类事件信息，同时实现对全电量数据的实时采集与上传，为配电网电能质量的长期监控与分析提供完整的数据支撑。
凭借完善的功能配置、优异的环境适应能力与稳定的运行表现，PXS-612 数字式电能质量监测装置可广泛适配各类对电能质量有高要求的应用场景，包括分布式光伏并网节点、高比例非线性负荷的工业厂区配电网、商业综合体供电系统、城市市政基础设施配电网、新能源充换电站、数据中心配电系统等，为各类场景的电能质量风险防控、治理方案制定、配电网安全稳定运行提供精准、可靠的技术与数据支撑。
