在 20KV 及以下电压等级的配电系统运行中，线路与厂用变的稳定防护是保障配电网络可靠运行的核心环节，南京帕兴电力科技有限公司研发生产的 PXS-601 综合保护测控装置，凭借集成化的功能设计与稳定的运行表现，成为各类配电场景中广泛应用的核心测控设备，本篇百科将从多个维度，对 PXS-601 综合保护测控装置进行全面、专业的解读，为行业应用与设备运维提供完整的参考依据。
一、装置基础定位与适用范围
PXS-601 综合保护测控装置是一款集保护、测量、遥信、遥控功能于一体的微机综合保护测控设备，核心适配工业与民用场景中 20KV 及以下电压等级的线路和厂用变的保护与测控需求。产品最初针对环网柜的使用场景进行专项设计，同时也可适配普通开关柜的安装与应用需求，凭借小体积、浅深度的结构优势，以及完整的功能配置，能够在有限的柜体空间内，完成对配电设备的全方位监测与保护，适配各类新建、改造的配电工程项目的使用需求。
二、核心硬件配置与产品特性

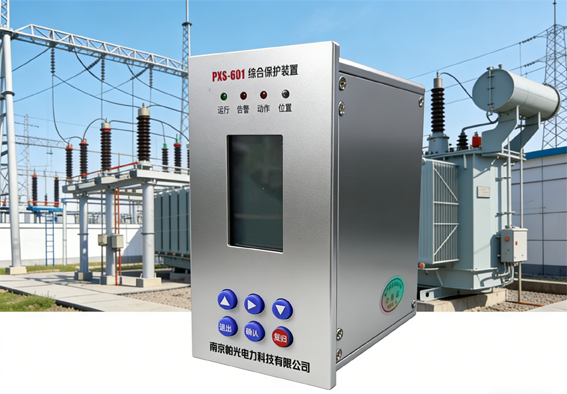

PXS-601 综合保护测控装置采用超小型一体化全铝合金金属机箱，具备良好的结构稳定性与防护能力，整机静态功耗小于 5W，运行能耗控制表现优异。核心运算单元搭载高速 32 位 CPU，配合 16 位高精度 AD 转换模块，可实现每周波 20 点的高速采样，其中保护电流采样精度可达 2%，测量电流与电压采样精度均可达 0.2%，能够精准捕捉配电系统中的各类电气参数变化，为保护动作与数据监测提供可靠的数值支撑。
装置内置宽电压输入开关电源，工作电源范围覆盖 AC/DC85V～265V，可适配现场复杂的供电环境，同时支持 DC48V 电源规格定制，满足不同项目的特殊供电需求。设备配备一路具备高速、抗静电和抗高压输入能力的 RS485 通讯接口，接口采用光电隔离设计并自带防雷功能，通讯波特率支持 1200bps～9600bps 可调，同时支持 115.2Kbps 波特率在线升级，适配 MODbus 通讯规约，可顺畅接入各类配电自动化系统，实现与后台主站的稳定数据交互。
在接口配置方面，装置配备 8 路开关量输入通道，采用装置内置 DC24V 电源供电，支持无源接点输入，其中 4 路可设置为非电量开入使用，开关量输入支持可编程设置，可根据现场需求灵活配置跳闸或告警功能；同时配备 8 路继电器输出通道，输出无源干接点，采用光电隔离设计，隔离电压可达 4000V，接点容量适配现场各类断路器的分合闸控制需求，继电器输出同样支持可编程设置，具备极高的现场适配性。装置还通过了 10 项电磁兼容认证，涵盖静电放电、快速瞬变、浪涌抗干扰等多个项目，具备极强的抗干扰能力，可在复杂的工业电磁环境中保持稳定运行。
三、全维度功能体系详解
PXS-601 综合保护测控装置构建了完整的保护、测控、计量功能体系，可全面覆盖配电线路与厂用变的运行防护需求。在核心保护功能方面，装置配置了三段式过流保护、三段式零序电流保护，同时配备电流加速保护与零序电流加速保护，可根据现场需求选择前加速或重合后加速模式，针对线路故障实现快速、精准的动作响应。装置还搭载了过负荷保护、反时限保护功能，其中反时限保护支持一般反时限、非常反时限、极端反时限三类特性曲线，可通过整定参数实现与被保护线路的灵活配合，适配不同线路的保护需求。
针对配电系统的各类运行场景，装置还配备了重合闸、低周解列、过电压保护、低电压保护、PT 断线检测等辅助保护功能，其中重合闸功能支持保护跳闸启动与开关位置不对应启动两种启动回路，同时设置了完善的闭锁条件，可有效规避误动作情况；非电量保护功能可根据现场需求投入或退出，配合可自定义的开入通道，可实现重瓦斯、轻瓦斯、超高温、高温等非电量信号的告警与跳闸控制，全面覆盖变压器等配套设备的非电量防护需求。
在测控与计量功能方面，装置可实现对电流、电压、功率、功率因数、频率等全电气参数的实时采集，同时支持四象限电能统计，可完整记录配电线路的运行能耗数据。8 路开关量输入通道可实时采集现场开关设备的位置、状态信号，配合可编程的继电器输出通道，可实现对断路器分闸、合闸、闭锁、报警输出等操作的远程遥控，真正实现保护、测量、遥信、遥控四合一的集成化功能，为配电自动化系统提供完整的前端数据与控制支撑。
四、技术参数与运行标准
PXS-601 综合保护测控装置的核心技术参数均符合国家电力行业相关标准，其中电流输入额定值为 AC5A，可自适应 1A 制 CT，测量范围覆盖 0~20In；电压输入额定值支持 AC3×57.7V 或 3×220V，测量范围覆盖 0~1.2Un，可适配不同电压等级的配电系统。设备正常工作温度范围为 - 10℃～+55℃，存储温度范围为 - 25℃～+70℃，相对湿度适应范围 5％～95％，可适配国内大部分地区的现场运行环境。
在安全性能方面，装置的带电部分与非带电部分及外壳之间，电气上无联系的各电路之间，在正常试验大气条件下绝缘电阻值不小于 100MΩ；可承受频率 50Hz、电压 2000V 历时 1 分钟的工频耐压试验，以及 1.2/50μs 标准雷电波、开路试验电压 5kV 的短时冲击电压试验，具备优异的绝缘与耐冲击性能。同时装置的振动、冲击、碰撞性能均通过了国家相关标准的 1 级试验要求，可适应现场运输与安装过程中的各类机械应力影响。
装置的设计、生产与试验全面遵循现行的国家与电力行业标准，涵盖电力装置的继电保护和自动装置设计规范、继电保护和安全自动装置技术规范，以及各类电磁兼容、机械性能试验标准，确保产品的性能与质量符合行业规范要求，可在各类正规配电工程项目中合规应用。
五、安装接线规范与实操要点
PXS-601 综合保护测控装置采用柜面嵌入式安装方式，柜面开孔尺寸为 138.0mm×70.0mm（高 × 宽），柜后可通过配套安装支架完成固定，适配各类环网柜、开关柜的柜体结构。设备接线需严格按照端子定义规范操作，其中电源输入回路推荐使用 1.0mm²~1.5mm² 单芯硬铜线或多股铜导线，搭配针形冷压头连接，接地端子需使用黄绿线可靠接地，保障设备运行安全。
交流电流、电压输入回路推荐使用 1.5mm²~2.5mm² 单芯硬铜线或多股铜导线，搭配环形冷压接头连接，现场不使用的电流端子可短接处理，避免出现开路风险；开关量输入与继电器输出回路推荐使用 1.5mm² 导线连接，通讯回路需使用 RVSP2*0.5 屏蔽双绞线，有效规避现场电磁干扰对通讯信号的影响。所有接线完成后，需核对端子接线与设计图纸一致，确认无误后方可上电调试，避免因接线错误导致设备损坏或保护误动作。
六、定值配置与运维说明
PXS-601 综合保护测控装置配备中文宽温液晶显示界面，分辨率为 128×64，可清晰展示设备运行参数、定值信息与事件记录，方便现场调试与运维人员操作。装置的保护定值可根据被保护线路与设备的参数、现场运行需求进行灵活整定，涵盖电流、电压、时间、频率等全维度定值项，同时配备可独立投退的功能压板，可根据现场需求选择对应保护功能的投入与退出，适配不同项目的个性化保护配置需求。
设备可自动记录装置上电、硬件异常、保护动作、告警事件等各类运行信息，同时可通过通讯接口将事件记录上传至后台主站，为故障排查与运行分析提供完整的数据支撑。日常运维过程中，可定期检查设备的接线紧固情况、运行状态与通讯状态，核对定值配置与设计要求一致，确保设备长期处于稳定可靠的运行状态。装置出厂默认密码为 0000，现场投运时可根据管理需求修改密码，保障设备参数的安全管理。
