箱式变电站是风电、光伏等新能源场站的关键配电设备，承担电压转换与电能输送作用，传统箱变采用分散式设备实现保护、测量、通信等功能，存在接线复杂、故障率高、运维难度大、协调成本高等问题，难以满足新能源场站少人值班、远程集中管控的运行需求。南京帕兴电力科技有限公司针对行业痛点研发 PXS-875 智能箱变保护测控一体装置，以一体化集成设计融合保护、测控、通信管理等多重功能，为箱变提供全方位安全防护与智能监控，适配各类新能源场站箱变运行管理需求，是提升场站智能化水平、保障设备稳定运行的核心装备。
装置基础定义与核心定位

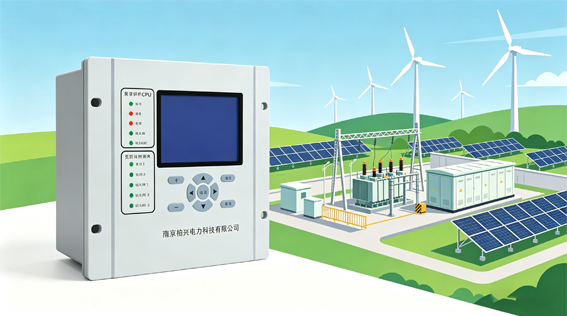

PXS-875 智能箱变保护测控一体装置是面向风电、光伏电站箱式变电站设计的一体化智能终端设备，由南京帕兴电力科技有限公司自主研发，整合保护测控、非电量保护、通信管理、光纤交换、远程就地控制等功能于一体，替代传统多台分散设备协同工作模式。装置核心定位是作为箱变的智能控制核心，实现对箱变的遥信、遥测、遥控、遥调四遥功能，实时采集电气量与非电气量运行数据，快速响应故障并执行保护动作，通过光纤环网将数据上传至升压站监控系统，满足新能源场站数字化、智能化、少人值守的运行管理要求，有效解决场站箱变分布分散、距离偏远、环境恶劣、运维不便等行业难题。
核心功能与运行原理
PXS-875 智能箱变保护测控一体装置以一体化硬件为载体，通过高精度采集、智能逻辑运算、标准化通信交互，实现箱变全流程智能管控，核心功能覆盖测量、保护、控制、通信、记录五大模块。
测量模块具备完善的交直流测量能力，交流测量可精准采集三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度等参数，支持 6 路电流、6 路电压同步采集；直流测量标配 3 路 4-20mA 输入与 3 路热电阻测量，可采集箱变温度等非电量信号，测量精度达 0.5%，为设备运行监控提供精准数据支撑。
保护模块是装置的安全核心，涵盖电气量保护与非电量保护两大类。电气量保护包含二次谐波制动差动保护、差动速断保护、两组三段式过电流保护、零序过电流保护、过电压保护、欠电压保护，同时具备差流越限告警、TA 断线、PT 断线监测功能；非电量保护覆盖重瓦斯、轻瓦斯、超高温、高温、油位异常、压力释放阀、高压熔断器、网门跳闸、烟雾报警等信号，所有保护功能可通过定值控制字灵活投退，适配不同箱变运行需求。
控制模块支持 42 路开关量强电输入，其中 17 路固定为非电量保护信号，配备 9 路继电器输出，可用于保护跳闸或远程遥控操作，实现就地与远程双重控制，运维人员可通过装置面板或后台系统执行分合闸、参数调整等操作。
通信模块采用双光纤自愈环网设计，配备 2 个自愈型光纤通讯接口、3 个自愈型电口、2 路以太网接口、2 路 RS485 接口，支持 Modbus、IEC60870-5-103/104 等多种通信规约，可快速接入场站监控系统，实现数据远距离稳定传输，具备良好的第三方设备协议互通能力。
记录模块可存储 1024 次事故记录、1024 次操作记录，支持 16 条故障录波功能，完整记录设备运行状态、保护动作、开关变位等信息，掉电后数据不丢失，方便运维人员故障追溯、运行分析与考核核查。
技术特性与产品优势
PXS-875 智能箱变保护测控一体装置依托南京帕兴电力科技有限公司电力自动化技术积累，在集成度、可靠性、环境适应性、运维便捷性上形成显著优势。
装置采用一体化集成架构，将传统分散的保护装置、测量仪表、通信管理机、光纤交换机等设备功能整合，简化现场接线，减少故障节点，降低安装与运维成本，单一设备即可完成箱变全功能管控。硬件采用 4U 半层标准铝合金机箱，32 位 ARM 处理器搭配 16 位高精度 AD 采样芯片，选用进口工业级元器件，支持 - 40℃至 70℃宽温运行，通过 10 项最高等级电磁兼容测试，具备强抗振动、抗干扰能力，适应野外恶劣运行环境。
装置采用每周波 64 点采样方式，结合数字滤波与优化 FFT 算法，保障测量数据精准可靠；交直流两用宽范围辅助电源，工作范围 AC/DC176-600V，可有效抵抗光伏、风电场景电压冲击，供电稳定性强。具备完善的自诊断与自恢复功能，程序异常时可快速自行恢复，搭配专业 PC 端调试软件，支持远程参数配置、程序升级、报文监视，大幅提升调试与运维效率。
装置配置数码管显示器与多功能按键，适应极限高低温环境，本地可直观查看运行数据、保护信号、历史记录，操作简单便捷；多路通信接口冗余设计，自愈式光纤环网保障通信不间断，满足新能源场站远距离、分散式箱变通信需求。
适用场景与日常运维
PXS-875 智能箱变保护测控一体装置主要适用于风力发电站、光伏电站的箱式升压变压器，也可应用于汇流箱、直流柜、逆变器等设备的监控保护，覆盖各类新能源场站箱变及相关配电设备场景。装置可通过光纤环网接入升压站综合监控管理系统，实现远程集中管控，完美适配新能源场站少人值班、无人值守的运行模式。
日常运维需定期检查装置电源、通信链路状态，确认运行、告警、动作指示灯正常；定期核对保护定值、通信参数，确保与现场设备及监控系统匹配；定期查看事故记录、操作记录与故障录波数据，及时排查异常隐患；保持装置安装环境整洁，避免粉尘、腐蚀性气体影响，检查接线端子紧固情况；装置具备完善的自检功能，出现告警时可通过面板信息与记录数据快速定位故障，保障装置长期稳定运行。
常见故障与处理方法
装置运行中常见故障多集中于通信、采集、保护动作等环节，现场可快速排查处理。通信中断时，检查光纤、网线、RS485 线路连接是否正常，核对通信地址、波特率、规约参数是否匹配，重启通信模块或装置，排查防火墙、加密装置拦截问题。采集数据异常时，检查 CT、PT 接线是否松动、断线，确认变比参数设置正确，排查电磁干扰，做好接地与屏蔽处理。保护频繁误动时，核查保护定值设置是否合理，检查非电量信号线路是否短路、接地，排查设备内部故障，调整保护投退逻辑。装置无法就地操作时，检查面板按键是否损坏，确认操作密码正确，排查控制回路故障，恢复就地控制功能。
