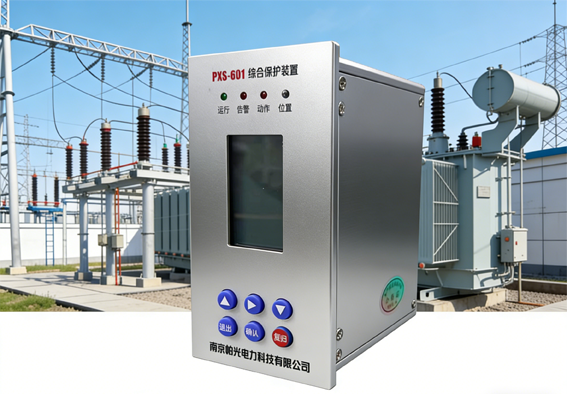

PXS-601 综合保护测控装置是南京帕兴电力科技有限公司面向配电网自动化需求打造的紧凑型智能保护设备，主要应用于 20kV 及以下电压等级的线路与厂用变保护测控场景。该装置集保护、测量、遥信、遥控于一体，采用高性能硬件与一体化结构设计，具备保护逻辑完善、测量精度高、抗干扰能力强、安装便捷等特点，可广泛适配环网柜、常规开关柜等设备，为配电网线路、配电变压器提供可靠的故障保护、运行监测与远程控制，是构建中小型无人值守配电系统的核心单元。
装置基本定义与适用场景
PXS-601 综合保护测控装置是针对 20kV 及以下配电网研发的保护、测量、控制一体化智能装置，聚焦城市配网、工业园区、工矿企业、商业建筑、住宅小区等场景的线路与厂用变运行保障需求。装置以 32 位高速 CPU 为核心，搭配 16 位高精度 AD 采样芯片，实现电气量的快速采集、精确计算与快速保护动作，同时具备完备的开关量输入、继电器输出与通信功能，可独立完成间隔单元的保护、测量、控制与信息上传，满足配电网就地分散安装与集中监控管理要求。
PXS-601 综合保护测控装置主要适用于 20kV、10kV、6kV 电压等级的出线线路、分段开关、配电变压器、电容器等间隔单元，可安装在空气绝缘柜、环网柜、充气柜等各类开关柜内，特别适合空间紧凑、环境复杂的配电房、箱式变电站、环网柜等场景使用，能够有效提升配电网运行的安全性、可靠性与自动化水平。
核心工作原理与硬件架构
PXS-601 综合保护测控装置基于微机保护原理，通过电流互感器、电压互感器采集线路或设备的交流电流、电压模拟量，经滤波、调理后由 16 位 AD 芯片完成每周波 20 点高速采样，将模拟信号转换为数字信号。装置内置 32 位高速 CPU 对采样数据进行实时运算，完成电流、电压、功率、频率、电能等电气量的测量计算，并依据预设保护定值进行故障判别。
PXS-601 综合保护测控装置当检测到过流、零序过流、过压、欠压、过负荷等故障或异常工况时，装置按照保护逻辑快速驱动继电器出口，执行跳闸或告警动作，同时记录故障时间、类型、参数等信息。装置支持 8 路开关量无源接点输入，可采集断路器位置、储能状态、闭锁信号等状态量，4 路可编程继电器输出可实现跳闸、合闸、告警、信号等功能配置，配合 RS485 通信接口实现数据上传与远程遥控，完成保护、测量、控制、通信的一体化协同运行。
PXS-601 综合保护测控装置采用超小型一体化铝合金机箱，具备良好的散热与屏蔽性能，内置宽电压输入开关电源，支持 AC/DC85-265V 宽范围供电，整机静态功耗低于 5W，可在 - 10℃至 + 55℃环境温度下长期稳定运行，满足各类复杂配网现场的安装与运行条件。
主要功能与性能特点
PXS-601 综合保护测控装置功能配置全面，兼顾保护完备性、测量准确性与使用便捷性，核心功能覆盖保护、测量、控制、通信四大模块。
保护功能方面，装置具备完善的配电网保护逻辑，包含三段式过流保护、三段式零序电流保护、电流加速保护、零序电流加速保护、过负荷保护、反时限保护、重合闸、低周解列、过电压保护、低电压保护、PT 断线检测、非电量保护等功能。其中非电量保护可接入重瓦斯、轻瓦斯、超高温、高温等信号，支持跳闸与告警模式可编程配置，全面覆盖线路与厂用变的故障保护需求，保护电流精度控制在 2% 以内，动作快速可靠。
测量与计量功能方面，装置可实时采集三相电压、三相电流、有功功率、无功功率、功率因数、频率等电气参数，测量电流精度达 0.2%，电压精度达 0.2%，同时支持四象限电能统计，满足配电网运行监测与电能计量需求。开关量输入支持 8 路无源接点，其中 4 路可设置为非电量开入，继电器输出支持 4 路可编程配置，可灵活适配不同现场的控制与信号需求。
通信与人机交互方面，装置配置 1 路 RS485 通信接口，支持 MODBUS 通信规约，波特率可灵活设置，可接入配电自动化系统、后台监控系统实现远程数据采集与遥控操作。装置配备 128×64 中文宽温液晶显示屏，界面清晰直观，参数查看、定值整定操作简便，同时具备完善的事件记录与故障信息存储功能，方便运维人员故障排查与运行分析。
装置通过 10 项电磁兼容测试，具备优异的抗静电、抗快速瞬变、抗浪涌、抗辐射干扰能力，绝缘、耐压、冲击电压性能符合国家标准，可在强电磁干扰、潮湿、粉尘等恶劣工业环境下稳定工作，可靠性与环境适应性突出。
核心技术指标与安装规范
PXS-601 综合保护测控装置各项技术指标严格遵循国家标准与行业规范，性能稳定可靠。工作电源支持 AC/DC85V-265V 自适应，交直流通用，正常运行功耗不超过 3W；电流输入额定值为 5A，可自适应 1A 制 CT，测量范围 0-20In，误差不大于 0.2%；电压输入额定值支持 3×57.7V 或 3×220V，测量范围 0-1.2Un，误差不大于 0.2%。
开关量输入为 8 路无源接点，由装置内置 DC24V 电源供电；继电器输出为 4 路无源干接点，接点容量 5A，支持 DC110V、DC220V、AC220V 等多种电压等级。通信接口为 RS485，支持 MODBUS 规约，波特率范围 1200bps-9600bps，支持 115.2Kbps 在线升级。
装置外形尺寸紧凑，柜面开孔尺寸为 138.0mm×70.0mm，采用柜后支架固定安装方式，接线端子配置合理，电流、电压、开关量、继电器、通信、电源接线清晰规范，适配环网柜与常规开关柜的安装空间要求，现场施工与接线便捷高效。
装置应用价值与行业优势
相较于传统分立元件保护与单一功能保护装置，PXS-601 综合保护测控装置实现了多功能一体化集成，有效简化二次回路、减少电缆用量、降低安装与维护成本，同时提升系统可靠性。装置体积小巧、结构坚固，特别适合空间受限的环网柜、箱变等场景，解决传统保护设备体积大、安装不便的问题。
在配电网运行中，装置可快速识别并切除故障，缩小停电范围，保障非故障区域正常供电，降低故障损失；实时测量与远程通信功能实现配电网运行状态可视化，支持无人值守与远程运维，提升配电自动化管理水平；完善的非电量保护与可编程配置能力，可全面满足厂用变、线路等不同间隔的个性化保护需求，适配性强。
南京帕兴电力科技有限公司依托成熟的研发与生产体系，为 PXS-601 综合保护测控装置提供全周期技术支持与品质保障，产品广泛应用于城市配网改造、工业园区供电、工矿企业配电、商业建筑配电等项目，以稳定的性能、便捷的使用、可靠的保护效果，成为 20kV 及以下配电网保护测控的优选设备，助力配电网安全、高效、智能运行。
